SB70P系列四象限变频电源，接纳IGBT整流 ；变频电源的输入具有LC滤波器，包管输入谐波＜4%，同时能够包管变频电源自身不会受码头电网谐波滋扰，包管变频电源的宁静 ；岸电变频电源系统输出接纳高载频和输出LC滤波，包管输出电压总谐波在3%以内，单次谐波在2%以内，以包管船载设备的用电正常 。
SB70P系列四象限变频电源技术参数
内容 | 参数 | 备注 | |
输入 | 额定输入电压 | 3相 400V（-20%～+15%） | |
额定输入频率 | 50Hz±5% | ||
功率因数 | ≥0.98（负载大于20%） | ||
输出 | 额定输出电压 | 400V/50Hz 440V/60Hz | |
基天性能 | 过载能力 | 120%/60min ； 150%/1min（每30min一次，共三次） ； 200%～400%反时限� ；� | � ；で呖缮柚� |
电源系统效率 | ≥97% | ||
频率区分率 | 0.01Hz | ||
总谐波含量（THD） | 小于3% | ||
稳态电压波动规模 | -1％≤稳态≤1％ | ||
暂态电压波动规模 | -8％≤暂态≤8％，50%突加突卸 | ||
稳态频率波动规模 | -0.05％≤稳态≤0.05％ | ||
暂态频率波动规模 | -5％≤暂态≤5％，50%突加突卸 | ||
电压突变恢复时间 | ≤1.5s | ||
电压突变恢复时间 | ≤0.5s | ||
操控界面 | 显示 | 多语言彩色人机界面，能同时显示输入、输出电压、电流、功率等基本电气参数，及实时运行状态，报警纪录及事件纪录功效 | |
设置 | 多功效参数设置 | ||
操作 | 外地、远控、上位机通讯 | ||
控制 | 模拟输入/输出量 | 3路模拟量输入、4路模拟量输出 电压型或电流型可设置 输入输出功效可设置0（4）～20mA，0（2）～10V等7种类型可选 | |
数字输入/输出量 | 8路数字量输入、5路数字量输出（可扩展 内部虚拟REV/FWD等38种数字输入功效可设置 报警/故障等52中数字输出功效可设置 | ||
通讯功效 | MODBUS-RTU(标配) PROFIBUS-DP（选配）、TCP/IP（选配） | ||
控制电源容量 | 单相220VAC或三相380VAC 3KVA | ||
� ；すπ� | 过电流、过负荷、短路、三相电流不平衡、瞬时掉电、输入输有缺相、过压、欠压、过热、外部故障联锁� ；⒛婀β时 ；ぁ⑽薰σ种� | ||
情况及其它 | 情况温度/湿度 | -15℃～40℃（凌驾40℃降额运行），5%～95%（无凝露） | |
海波高度 | ＜1000米 | ||
冷却方法 | 强迫风冷 | ||
防护品级 | 标配IP30（防盐雾强化），可选IP40（无尘新风） | ||
宁静性能 | 切合标准EN 61800-5-1 | ||
防震性能 | 切合标准EN 50274/BGV A3 | ||
2.3 SB70P系列四象限变频电源特点
1） 输入接纳AFE有源整流设计，功率因数险些接近1，低谐波设计，减少对电网的谐波污染 ；
2） 变频电源装置控制器接纳DSP+ARM+FPGA的模式，基于多重数字微处理器技术，各芯片接纳行业主流配置，分工明确：DSP主频150M专门的电机控制芯片处理运算算法 ；ARM富厚的外部接口便于实现种种借口和控制功效 ；FPGA强大的数据处理能力 。富厚的接口包管了主控制器和每个单位之间的通信及故障反� � ；主控制器处理速度抵达了纳秒级别确保不泛起“死机”现象 ；
3） 变频电源效率≥97％（100％负荷） ；
4） 重载设计，当船舶上有大功率负载启动时，能够不受影响，1.2倍过载60分钟，1.5倍过载1分钟，2～4倍反时限� ；�，� ；で呖缮柚� 。针对连船并网瞬间有可能爆发逆功率和船上变压器充电的无功交互，通过硬件设计加软件设计，可以有效抑制并网历程中爆发的种种攻击情况，使连船乐成率100% ；
5） 逆功率反抑制技术，在并网历程中因船用同期并网系统保存检查误差，导致在并网历程中会爆发逆功率 。我目标对此类情况开发的逆功率反抑制技术能够自动检测逆功率并实现自动调理，通过软件控制从泉源上抑制逆功率的爆发，彻底解决逆功率问题，系统可靠性行业领先 。变压器绝缘品级为H级，温升级别为B级考核 ；
6） 防护品级：IP30 ；

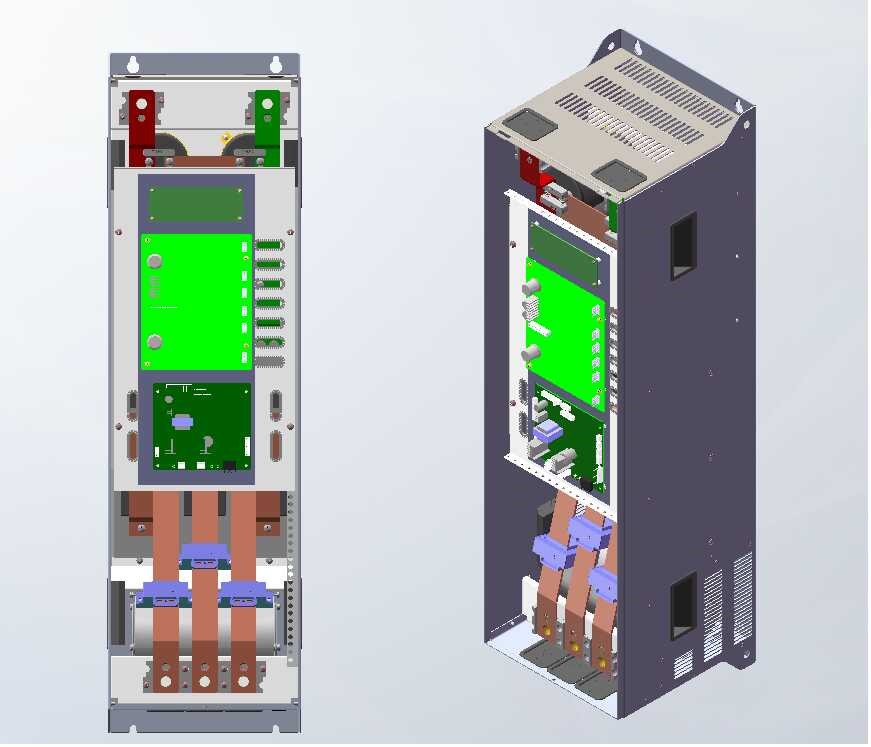

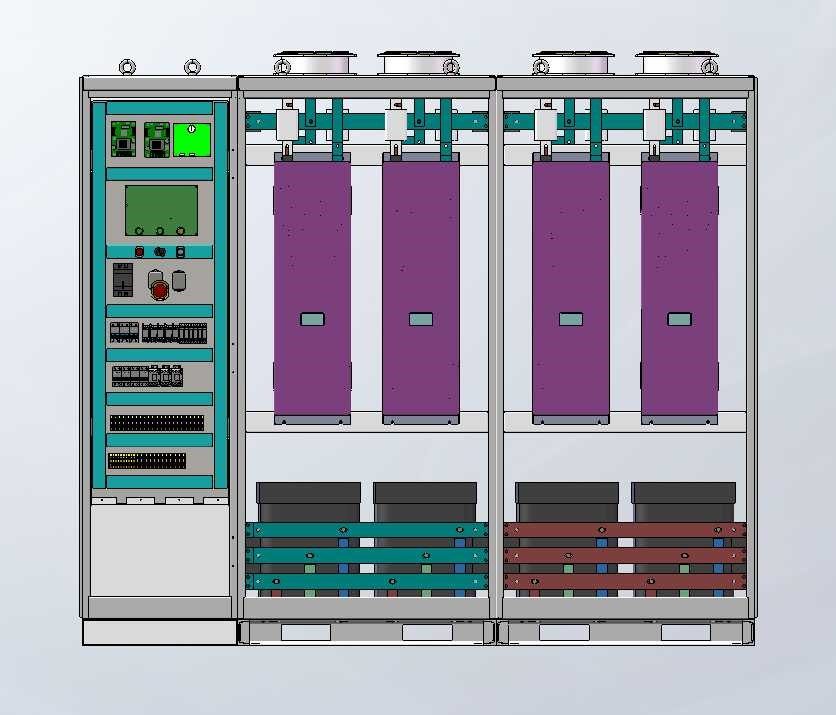

7） 整流逆变单位接纳�？榛杓�，维护便当，可靠性高 ；
|
|
1) 内部通讯网络接纳光纤网络，通讯传输速度快，抗滋扰能力强 ；
2) 一键启动功效，自动调相功效，减少操作维护事情量，使操作更简单，连船更高效 ；
3) 自动稳压功效，当电网电压波动时，通过内部PID闭环控制，实现输出电网不随电网波动而波动，不随负载波动而改变 ；
4) 五防功效设计，避免误操作事件爆发，使系统越发的宁静 。针对口岸使用的特殊情况，接纳专门的防盐雾防腐化处理技术 ；
2.4 SB70P系列四象限变频电源尺寸

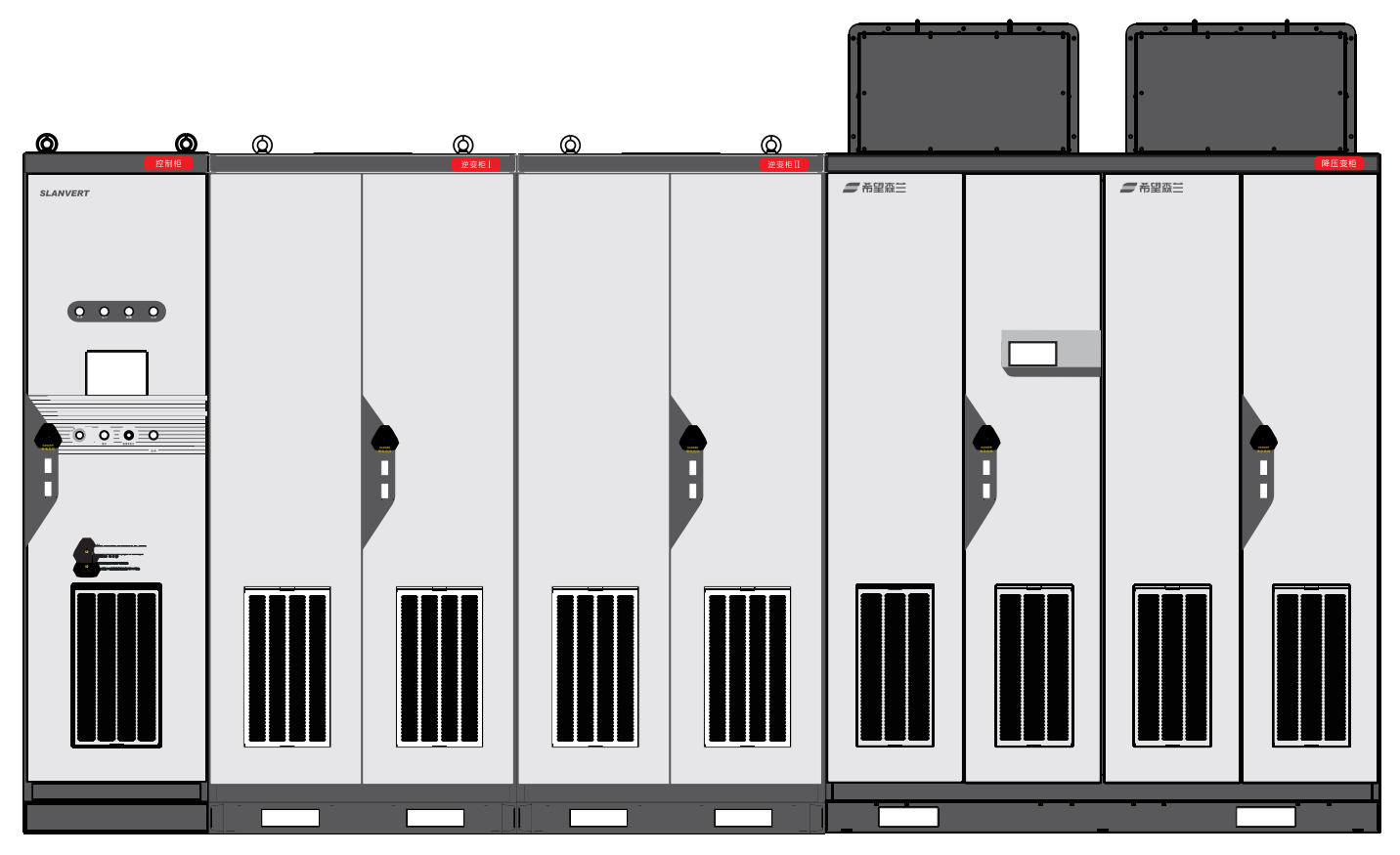

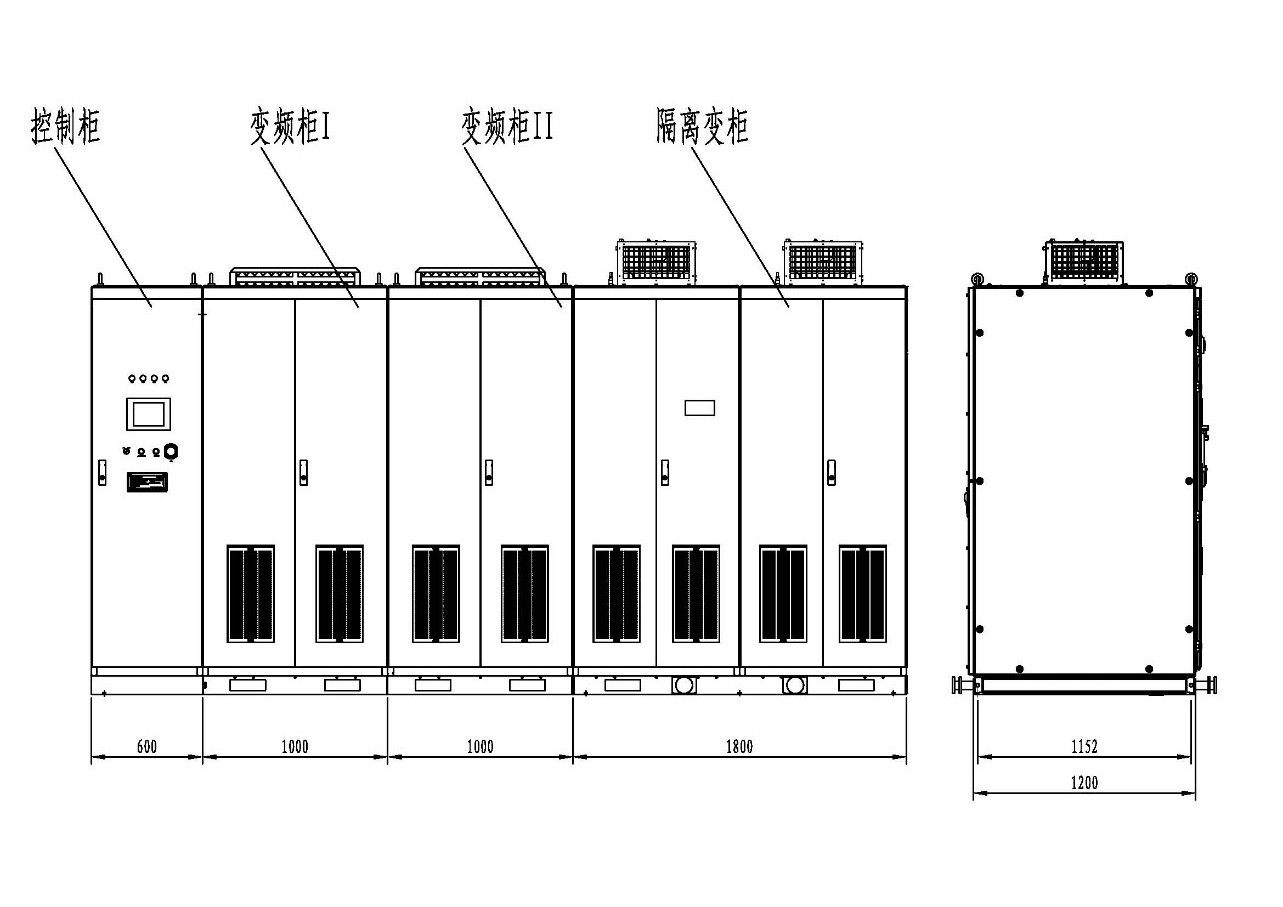

1MW低压四象限变频器电源尺寸（包括隔离变压器）
差别型号尺寸如下：
容量(MW) | 型号 | 宽(m) | 深(m) | 高(m) |
0.5 | SB70P500Q4 | 1.6 | 1.2 | 2.2 |
1 | SB70P1000Q4 | 2.6 | 1.2 | 2.2 |
1.5 | SB70P1500Q4 | 3.6 | 1.2 | 2.2 |
2 | SB70P2000Q4 | 4.6 | 1.2 | 2.2 |
3 岸电监控系统
a) 总体要求
SLANVERT岸电电源监控系统，系统综合和集中岸电系统的所有功效，应用自动控制技术、盘算机数字化技术和数字化信息传输技术，将岸电系统中相互有关连的各功效部分集成为一个有机的整体，用以完成宁静监测、远方监视、远程控制 。系统的设计、配置和选型应切合国际标准、国际工业标准以及海内标准 。
b) 数据收罗与处理
通过间隔层单位（各功效单位设备）收罗来自运行历程的模拟量、数字量及温怀抱等，各功效单位设备包括CT电流数据、PT电压数据、配电装置� ；ぁ⒅绷髌料低场⒈淦档缭吹� 。对所收罗的输入量进行数字滤波，有效性检查，工程值转换、故障判断、信号接点颤抖消除、刻度盘算等加工 。从而爆发出可供应用的电流、电压、有功功率、无功功率、电度、功率因数等种种实时数据，供数据库更新 。系统应形身漫衍式的数据库结构，在就地控制单位中保存外地处理的种种实时数据 。
c) 统计盘算
对实时数据进行统计、剖析、盘算，例如通过盘算爆发电压及格率、有功、无功、电流、总负荷、功率因数、电量日／月／年最大值／最小值及泛起的时间、日期、负荷率、电能分时段累计值、数字输入状态量逻辑运算值等，并提供一些标准盘算函数，用来爆发用户可界说的虚拟测点进行平均值、积分值和其它盘算统计 。具体算法按买方提出的要求制定 。

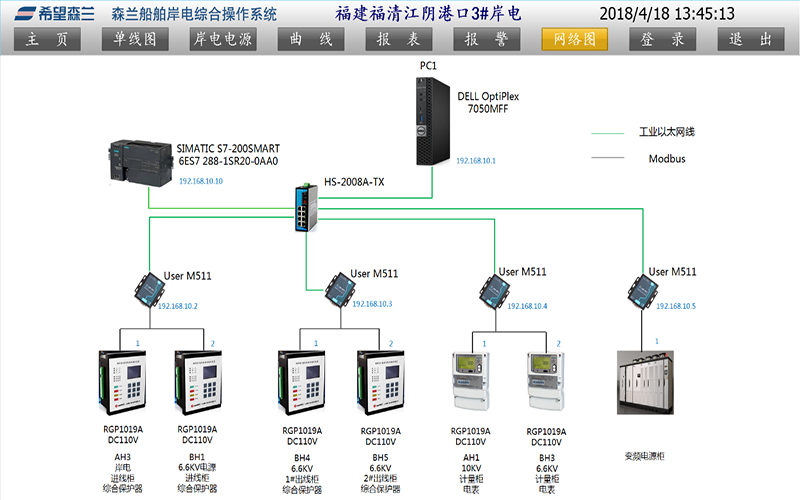

d) 画面显示
通过站级控制机的彩色液晶显示器和人机联系工具显示岸电电源的种种信息画面，显示内容主要包括直流系统及所用电系统的信息、各丈量值的实时数据，盘算机监控系统的状态信息 。

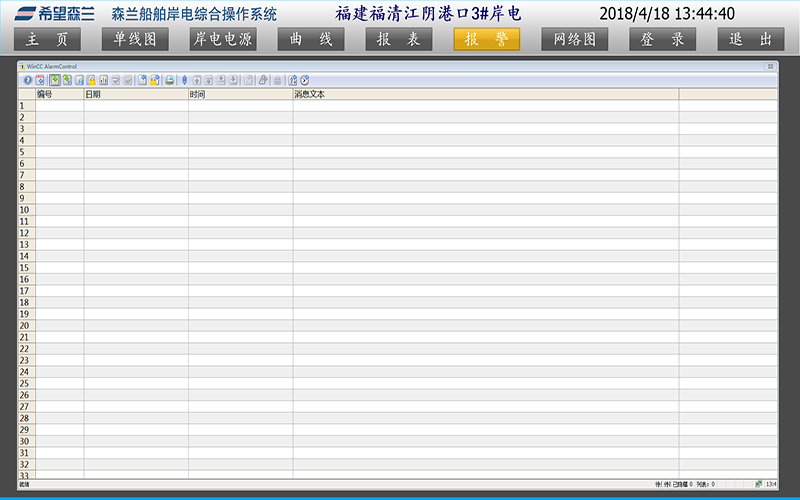

在需要分区显示的画面中，可按要求分为：历程画面区、提示信息区，各区以相互不滋扰的方法同步显示信息 。显示画面可由用户在线以交互式进行修改、界说、编辑、生成、删除，画面总数≥60幅 。显示器上显示的种种信息以报告、图形、声光等形式实时提供应运行人员 。报告分类:报告内容有丈量值越限、盘算机监控系统设备异常、就地控制单位异常、网络异常等 。显示花样:显示信息应按其爆发的先后时序进行，显示条文的内容应包括检测时间、设备名称、实时数据等 。

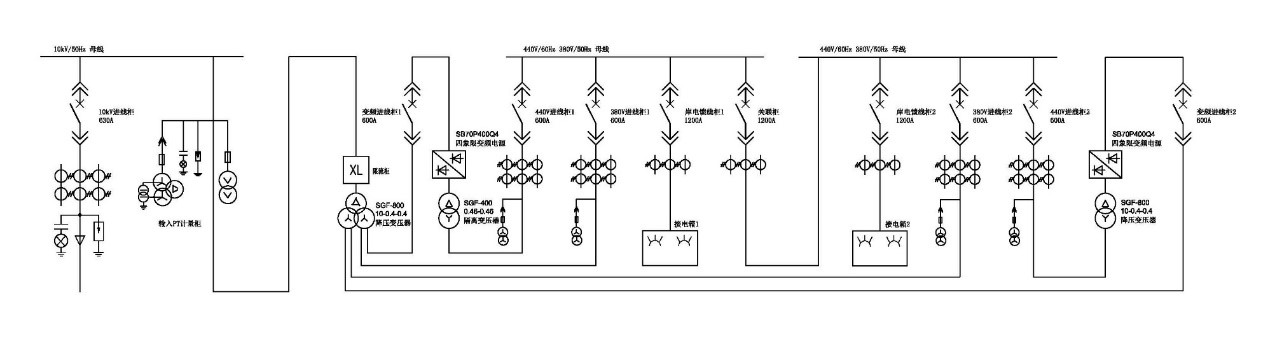

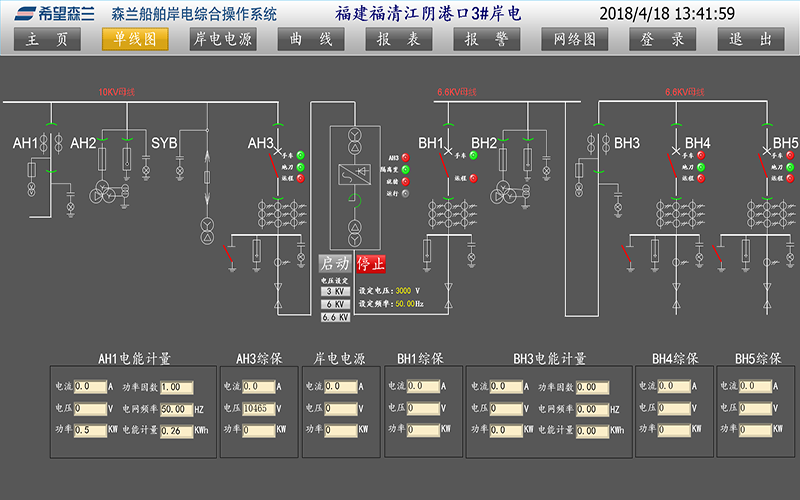

电气主接线图:以移屏和分幅显示方法显示岸电系统电气主接线图，并体现出运行状态 。丈量参数：P、Q、COSφ、V、A、F 。以移屏和分幅显示方法显示岸电电源的直流系统、站用电接线图 。运行人员或工程师以在线键盘输入的交互方法可编辑各设备的运行、测试、接地、锁定等工况报告，对这些报告可以进行修改、检索、显示、打印 。
� ；ど璞概渲猛�:图中能体现出各套� ；ど璞傅恼ㄖ档� 。

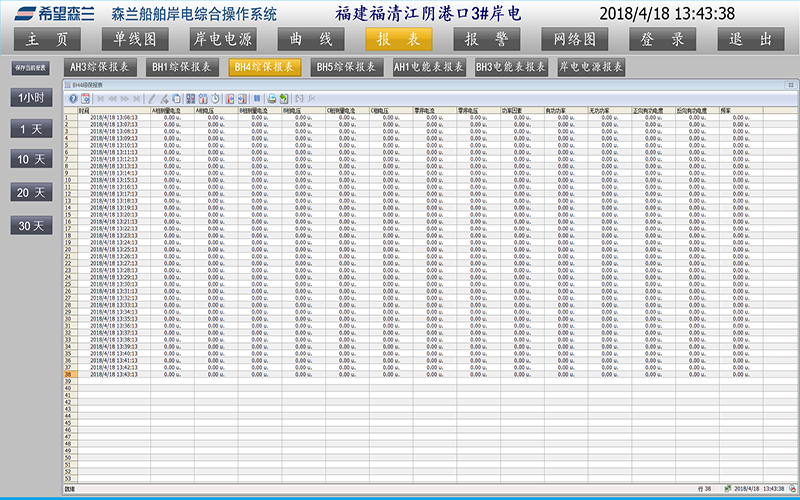

准时报表:站内运行的实时信息按运行需要的时间间隔纪录并按报表花样显示 。
日报表:按岸电电源要求的日报表花样体现全天运行的实时数据的统计值，并能查五年内的报表 。
月报表:以全月岸电电源的负荷数据纪录及断路器操作纪录组成月报表 。月报表在月末形成，并能盘问五年内的月报表 。
年报表:按全年岸电电源的分月报表数据纪录组成年报表，年报表在年末形成,并能盘问五年内的年报表 。
种种盘算统计结果的显示:用图形方法显示出盘算机监控系统设备的配置和连接，应用差别颜色体现出设备状态的变革，如打印机处于脱机或联机，通信通道处于故障或正常等 。
显示画面的挪用:运行人员在事情站上通过控制键盘、鼠标实现对监视画面的挪用 。挪用方法简单，手动操作一次完成 。

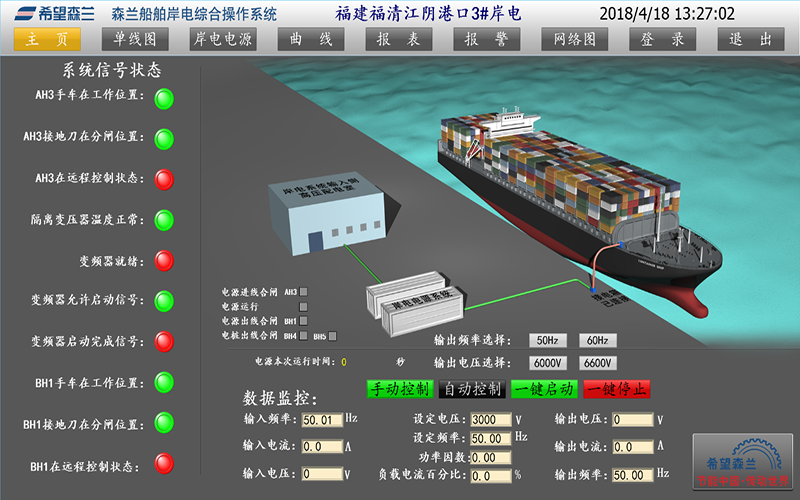

模拟岸电使用历程，用户操作一目了然 。
一键启动自检功效，自检历程清晰明了，报警可靠有效 。
e) 事件顺序纪录
事件顺序纪录的内容为事故状态变革的快速纪录，时间区分率不大于1毫秒并按要求的报告形式打印输出 。
f) 系统的可用性
SLANVERT岸电电源监控系统的设计充分考虑在各个工程情况中的差别因素，以包管在现场装置后立即适用并稳定可靠运行，系统年可用率大于99.9%，维护响应时间小于24小时 。
g) 系统的可维护性
系统的硬件、软件设备便于维护，各部件都应具有自检和联机诊断校验的能力，为工程师提供完善的检测维护手段及仿真程序软件，包括在线的和离线的，以便于准确、快速进行故障定位 。软件具有备份功效，便于工程师装置启动，应用程序应易于扩充，数据库存取为用户程序留有接口并提供开发平台的源程序和界面条件，便于用户自行体例的程序加入系统中运行 。
h) 系统的可靠性
SLANVERT岸电电源监控系统在工程现场运行具有很高的可靠性，其平均无故障时间MTBF为主要设备≮40000小时，系统总体≮20000小时 。
i) 系统的容错能力
软、硬件设备应具有良好的容错能力，当各软、硬件功效与数据收罗处理系统的通讯蜕化，以及当运行人员或工程师在操作中爆发一般性过失时，均不影响系统的正常运行 。对意外情况引起的故障，系统应具备恢复能力 。
j) 系统的宁静性
除不可抗拒问题，在一般情况下，硬件和软件设备的运行都不应危及岸电电源的宁静稳定运行和事情人员的宁静 。盘算机监控系统应是具有标准化设计、灵活可靠的盘算机网络体系，功效漫衍、结构漫衍、开放性好的成熟产品 。
