电动汽车动力系统总成

1.1    单功效控制器

1.1.1  整车控制器

简要说明：

整车控制器（VCU）是电动汽车焦点零部件之一。

通过收罗加速踏板、电机转速、换挡面板，判断司机的驾驶意图，并盘算出目标牵引力矩，以电机电耗最小为原则，同时参考电机外特性、储能系统的各项界限条件，对电机进行力矩分派，最终实现电机凭据驾驶意图驱动整车运行。

主要功效：

l  汽车驱动控制；

l  制动能量回馈控制；

l  整车能量治理与优化；

l  整车网络化治理；

l  车辆状态的监示和故障诊断及�；�。

特点

l  AutoSAR软件架构、基于模型的软件开发；

l  硬件与软件开发基于ISO26262功效宁静开发流程；

l  基于UDS的汽车通信故障诊断机制与处理战略；

主要参数

输入电压:

9V～36V

静态功率:

2W

输入:

16路开关量、6路模拟量、4路频率量

输出:

2路高边开关、4路低边开关、16路继电器

通信:

4路CAN

防护品级:

IP 67

散热方法:

自然冷却


1.1.2  主驱动电机控制器

简要说明：

主驱动电机控制器（以下简称主驱）是电动汽车的焦点部件之一，是整车动力系统的大脑，为驱动电机提供所需的交流电，对驱动电机的转矩、转速进行精确控制。



特点：

l  先进的拓扑结构；

l  AutoSAR软件架构、基于模型的软件开发；

l  硬件与软件开发基于ISO26262功效宁静开发流程；

l  基于UDS的汽车通信故障诊断机制与处理战略；

l  防护品级IP67；

l  接纳具有自主知识产权的矢量控制算法；

l  针对差别用户提出的特殊需求定制软件，满足客户的个性化需求。

(1)  25KW主驱参数

参数名称

参数值

备注

电压平台

336VDC

可选576VDC

主驱输出电流

额定160A，峰值320A；


主驱输出功率

适配40KW驱动电机


事情温度

-40℃～85℃


重量

23kg


防护品级

IP67


冷却方法:

水冷


事情温度

-40℃～85℃



(2)  40KW主驱参数

参数名称

参数值

备注

电压平台

336VDC

可选576VDC

主驱输出电流

额定160A，峰值320A；


主驱输出功率

适配40KW驱动电机


事情温度

-40℃～85℃


重量

23kg


防护品级

IP67


冷却方法:

水冷


事情温度

-40℃～85℃



(3)  60KW主驱参数

参数名称

参数值

备注

电压平台

576VDC


主驱输出电流

额定200A，峰值400A；


主驱输出功率

适配60KW驱动电机


事情温度

-40℃～85℃


重量

13kg


防护品级

IP67


冷却方法:

水冷


外形尺寸:

350*420*155mm




(4)  60KW主驱参数

参数名称

参数值

备注

电压平台

576VDC


主驱输出电流

额定200A，峰值400A；


主驱输出功率

适配60KW驱动电机


事情温度

-40℃～85℃


重量

13kg


防护品级

IP67


冷却方法:

水冷


外形尺寸:

350*420*155mm



1.1.3  高压配电箱

高压配电箱为整车高压用电器合理分派高压用电，具有电力分派、电流丈量、短路�；ぁ⒊浞诺缈刂啤⒃こ涞纭⑹侄蓖：途导觳舛丝诘裙π�。



特点：

l  快拨连接器和接插件，维护简单、快捷；

l  二次绝缘，内部电路接纳低感母排，盒体屏蔽，抗电磁滋扰；

l  接纳集中配电方法，结构紧凑，接线便当，便当检修。



1.1.4  DC-DC转换器

将动力电池高压直流电变换为低压，为车辆提供DC24V或DC12V直流控制电源，并为辅助蓄电池充电。



特点：

l  接纳即插即用的自识别技术纹波系数小

l  上电缓冲、温度检测、输入防反接、输入输出过压与欠压�；ぁ⒐鞅；ぁ⑾蘖鞅；ぁ⒐乇；さ裙π�



主要参数

额定功率:

1.2～2KW/3KW/5KW

输入电压规模:

250～750VDC

输出电压:

DC13.8V（1.2～2KW）/ DC27.5V（3KW/5KW）

稳压精度:

≤0.5%

防护品级:

IP 67

控制方法:

CAN/开关量使能

冷却方法:

?强制风冷

外形尺寸:

344*214*146mm


1.1.5  DC-AC控制器

将动力电池高压直流电转换为三相交流电，以控制电动空压机和转向油泵电机，坚持整车气压和助力转向功效正常使用。



特点：

l  高可靠性与稳定性的�？榛缏飞杓�，具有优越的抗滋扰性能；

l  过欠压、过流、过温、反接、短路、输有缺相等�；すπ�。



主要参数

额定功率

2.2KW/3.7KW/5.5KW

输入电压规模

250～750VDC

输出电压

220VAC /380VAC

额定功率点效率

≥97%

防护品级

IP 67

控制方法

CAN/开关量使能

冷却方法:

风冷

外形尺寸:

273*196*123mm


1.1.6  车载充电机

车载充电机为装配于新能源车辆上的充电设备，由交流充电桩为其提供输入电源，充电历程中与BMS数据进行实时数据通信，自动调解充电状态。



主要技术参数

额定功率

3KW

6KW

20KW

80KW

输入频率

45～65 HZ

额定输入电压

220V±15%AC

380V±15%AC

功率因数

≥0.99（满载）

额定输出电压

200V～450V DC

200V～750V DC

电压精度

≤1%

最大输出电流

7A

14A

27A

106A

电流精度

≤1%

满载效率

≥92%      ≥97%

充电模式

恒压/恒流

谐波畸变率

≤5%（满载）

充电方法

自动

通讯协议

依照国标 GB/T   27930-2015

通信方法

CAN 通信

低压辅助电源

12V/24V（可凭据客户要求配制）

冷却方法

风冷/水冷

事情情况温度

-20～55℃

防护品级

IP 54


简要说明：

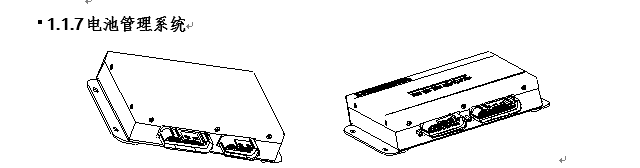

电池治理系统（BMS）是电动汽车焦点零部件之一。

系统接纳汽车级IC高精度实时检测动力电池系统单体电压、总电压、总电流、温度、绝缘状态。系统提供完整的智能多串电池组�；ぜ苹�，拥有最新的精确电池检测技术和大电流主动式均衡功效，能够为客户产品提供越发高效的�；ず拖灾映さ氖褂檬倜�。

系统组成：

l  主控：总电压检测，总电流检测，继电器控制，SOC估算，充放电治理，绝缘检测，整车CAN通信、充电CAN通信、内部CAN通信，故障诊断；

l  从控：电池温度检测、单体电压检测、内部CAN通信、均衡控制；

l  电池治理系统附件：电流检测�？椋ɑ舳缌鞔衅�/分流器）、线束。

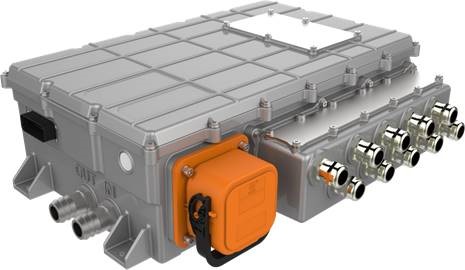

1.1    主驱+辅控 集成控制器

简要说明：

主驱+辅控集成控制器是针对空间紧凑的车辆而开发的一款集成化控制器。相比单功效版本产品，此产品具有体积小、高压配电接口富厚、防护品级高、维护便当等特点，能适应差别整车厂高压用电的系统需求。



1.1.1  主驱+辅控 三合一集成控制器

整机集乐成能包括：主驱、DCDC、高压配电；

适合车型：物流车、环卫车

主要参数

参数名称

参数值

备注

电压平台

336VDC


主驱输出电流

额定160A，峰值320A；


主驱输出功率

适配40KW驱动电机


DCDC输出电压

13.8VDC（1.5KW）

控制电压额定12VDC

DCDC输出电流

额定100A，峰值120A；


DCDC输出功率

1.5KW


事情温度

-40℃～85℃


重量

23kg


防护品级

IP67


冷却方法:

水冷


事情温度

-40℃～85℃




1.1.2  主驱+辅控 四合一集成控制器

整机集乐成能包括：主驱、DCDC、高压配电；

适合车型：物流车、环卫车

主要参数

参数名称

参数值

备注

电压平台

336VDC


主驱输出电流

额定160A，峰值320A；


主驱输出功率

适配40KW驱动电机


DCDC输出电压

13.8VDC（1.5KW）

控制电压额定12VDC

DCDC输出电流

额定100A，峰值120A；


DCDC输出功率

1.5KW


DCAC输出电压

380VAC


DCAC输出电流

额定8A，峰值12A；


DCAC输出功率

3.7KW


事情温度

-40℃～85℃


重量

30kg


防护品级

IP67


冷却方法:

水冷


外形尺寸:

550*365*175mm







整机集乐成能包括：主驱、DCDC、DCAC(气泵+油泵)、高压配电；

适合车型：客车、物流车、环卫车

主要参数

参数名称

参数值

备注

电压平台

576VDC


主驱输出电流

额定200A，峰值400A；


主驱输出功率

适配60KW驱动电机


DCDC输出电压

27.5VDC

控制电压额定24VDC

DCDC输出电流

额定110A，峰值130A；


DCDC输出功率

3KW


DCAC输出电压

380VAC

气泵+油泵

DCAC输出电流

额定13A，峰值19.5A；


DCAC输出功率

5.5KW


事情温度

-40℃～85℃


重量

30kg


防护品级

IP67


冷却方法:

水冷


外形尺寸:

550*365*175mm



1.1    辅控集成控制器

简要说明：

辅控集成控制器是针对空间紧凑的车辆而开发的一款集成化控制器。相比单功效版本产品，此产品具有体积小、高压配电接口富厚、防护品级高、维护便当等特点，能适应差别整车厂高压用电的系统需求。


1.1.1  二合一辅助控制器

二合一辅助控制器是专为电动汽车设计的集成化控制器。

整机集乐成能包括：DCDC、DCAC。



主要参数

输入电压规模

250～750VDC

DCDC输出电压:

27.5VDC（3KW）

13.8VDC（2KW/3KW）

DCDC输出功率:

2KW/3KW

DCAC输出电压:

220VAC/380VAC

DCAC输出功率:

2.2KW/3.7KW/5.5KW

控制方法:

CAN/开关量使能

防护品级:

IP 67

冷却方法:

风冷

外形尺寸:

395*355*167mm




1.1.2  三合一辅助控制器

整机集乐成能包括： DCDC、DCAC、高压配电；

适合车型：客车、物流车、环卫车



主要参数

输入电压规模:

250～750VDC

DCDC输出电压:

27.5VDC（3KW）

13.8VDC（2KW/3KW）

DCDC输出功率:

2KW/3KW

DCAC输出电压:

220VAC/380VAC

DCAC输出功率:

2.2KW/3.7KW/5.5KW

控制方法:

CAN/开关量使能

防护品级:

IP 67

冷却方法:

风冷

外形尺寸:

465*375*167mm





1.1.3  四合一辅助控制器

整机集乐成能包括： DCDC、DCAC(气泵+油泵)、高压配电；

适合车型：客车、物流车、环卫车



主要参数

输入电压规模:

250～750VDC

最大输入电流:

≤350A

DCDC输出电压:

27.5VDC/13.8VDC

（1.2～1.8KW可调）

DCDC输出功率:

1.2～1.8KW/3KW/5KW

DCAC输出电压:

220VAC/380VAC

DCAC输出功率:

2.2KW/3.7KW/5.5KW

控制方法:

CAN/开关量使能

防护品级:

IP 54

冷却方法:

风冷

外形尺寸:

610*515*230mm
