摘 要：本文主要介绍了球速体育高压试验电源在高速电机试验平台上的应用，为高压变频技术在设备制造业测试领域提出了新思路 。
要害词: 球速体育变频 高速电机 测试平台
一、 前 言
关于空压机、电机、水泵、风机等设备生产性企业，需要测试差别设备的性能，而受目前电网的限制，其供电电压、供电频率的牢固，造成对设备制造型企业多样化产品生产的制约，例如生产的产品电压品级差别，需要多配置几个变压器做电源，为测试其性能又需要购置多个规格的变频器做测试，投资本钱高、且效率低下 。关于这种情况，接纳球速体育VFPS系列高压变频试验电源，可顺利解决现场试验的需求同时能够提高现场的测试能力和效率 。球速体育VFPS系列高压变频试验电源系统具有精度高，操作便当、测试规模广泛、节约试验本钱投入等优点 。
二、 项目概况

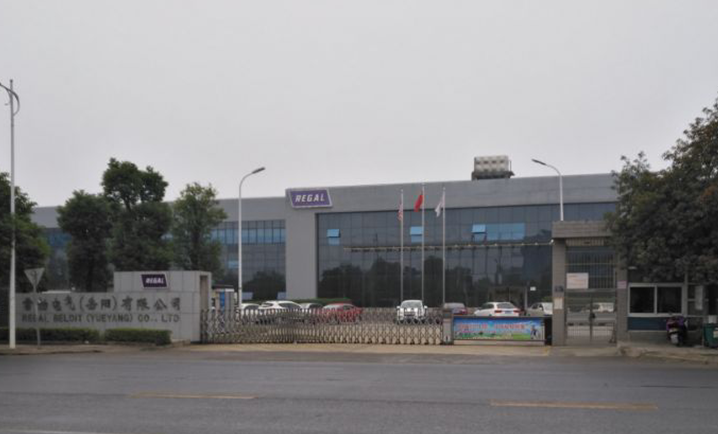

雷勃电气集团作为大型跨国电气集团，建立于1955年，总部位于美国威斯康辛州 。其中国区总部，2008年设总部于上海，此举亦是旨在更好地效劳于中国区客户群，提供更便捷优秀的动力整体解决计划与效劳 。目前，整其中国区拥有10个生产制造基地，员工人数近6,000，产品涵盖直流电机、交流电机、商用压缩秘密封电机及驱动器整体解决计划、工业电机、发电机，动力传动整体解决计划等 。
作为国际知名电气集团，雷勃电气关于产品质量、性能有着卓越的追求，不绝提升厂内测试能力，经半年多的考察，最终选择球速体育作为相助同伴配合创立其高速电机测试平台 。目的在于对全系列电机产品进行测试，包括3KV/4.16KV/6KV/10KV/13.6KV产品以及（0～1000KW/0～100Hz）性能测试需求，并适用于海内外市场 。
三、 系统革新计划

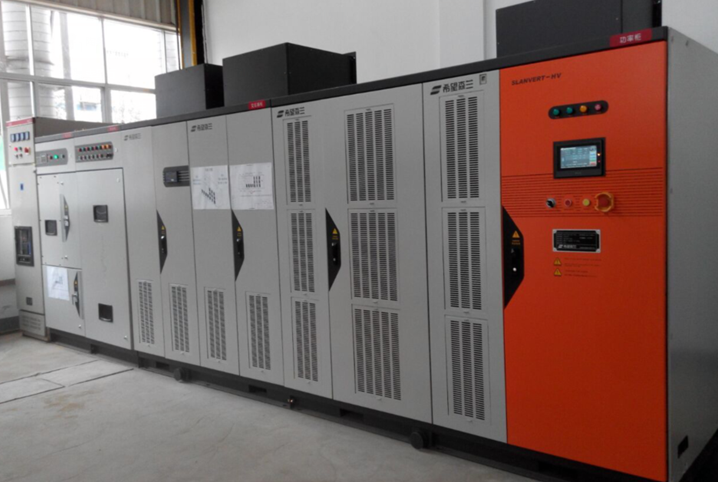

3.1球速体育VFPS系列高压变频试验电源特点：
1）将高压变频试验电源串联在用户现场的10KV与高压电机之间即可 。试验电源的所有部件接纳内部连线，用户只须连接380V/6KV/10KV输入、高压输出、AC220V控制电源和控制信号线即可，便当快捷，操作简单；
2）试验电源可满足指定功率品级以下所有3KV/4.16KV/6KV/10KV/13.6KV产品测试，直接拖动需测试负载进行试验，节约本钱和现场空间，提高效率 。
3）该高压变频试验电源适应于中国用户电网工况，主电源波动不�；�，具有瞬时掉电再启动功效；
4）输入功率因数高达0.96以上（20%负荷以上），电网侧不需要添加功率因数赔偿装置；
5）输出阶梯正弦PWM波形，无须输出滤波装置，可接普通电机；
6）电流谐波少，满足国际、国家标准要求，对电网没有谐波污染；
7）全中文操作界面，具有无噪音、大容量数据存储、使用寿命长的特点，适应于一般操作人员的水平；
8）可进行运行数据和操作纪录，便于操作人员操作；
9）高压主回路与控制器之间为光纤连接，宁静可靠；
10）作为国产变频技术的领军企业，连续七年荣获“国产变频器第一品牌”荣誉 。是变频器行业唯一即获得“中国名牌”产品称呼，又获得“中国著名商标”的企业，球速体育变频器在同行业的同类产品上具有富厚的实践经验，产品质量可靠；
3.2变频电源计划设计
面对庞大的客户需求，高难度的设计需要，球速体育与用户方相关技术专家进行了近半年的现场调研交

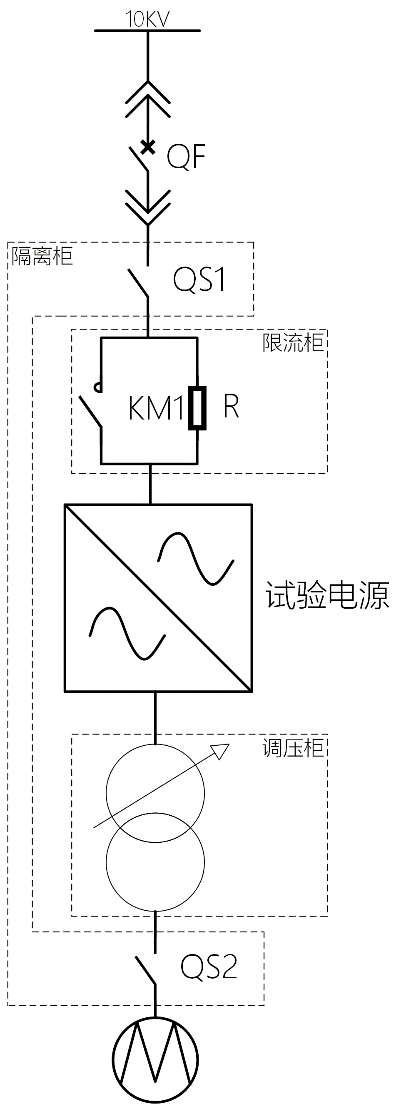

流论证，结合多年富厚的试验电源应用经验,最终确认了一套最切合现场实际的解决计划，同时全程提供技术支持，指导用户现场完成整个系统电源系统革新，计划左图所示 。
此计划为一拖一的典范计划，QS1、QS2为隔离开关 。隔离柜作用：便当检修时有明显的断点，确保人身和设备的宁静 。
试验电源功效：系统通过球速体育独吞的电源控制系统，为试验平台提供3kV、4.16kV、6kV、10KV、13.6KV输出的电源，频率0～100Hz，满足用户测试需求 。试验电源和上级高压开关柜QF有闭锁，在试验电源故障时，会联跳上级高压开关柜 。
3.3实施效果
试验电源投运后，现场则取得了明显的效果，受到了现场的一致好评，主要解决了现场几大问题：
1）电网容量缺乏，测试规模有限，大功率产品无法测试 。
2）提高了系统测试能力，开拓了变频高速电机测试先河 。
3）缩减了大宗测试设备本钱投入，并提高了测试效果 。
4）自动化水平提高，控制更为便当 。

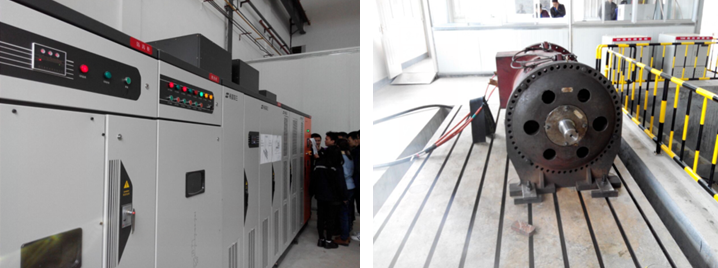

测试现场如下：
四、 结 论
高压变频试验电源，作为基于高压变频技术的立异型应用，在设计研发方面有着很大的挑战性，关于应用经验的要求也很是之高，球速体育作为国产第一品牌的坚持者，始终坚持立异研发，在高压试验电源领域取得了突破性进展，先后应用于种种生产制造型企业，包括水泵厂、压缩机厂、风机厂乃至高等学府，这其中不乏国际知名跨国集团，海内一流企业，这充辩白明了球速体育在变频相关应用领域有着深条理的研究，球速体育人也在以不平不挠的立异精神迎接机缘与挑战，为国产高压变频技术的生长不绝开拓立异 。
