（2016-2017工业自动化及智能化年度评选-智造示范奖）
项目简介：本文主要介绍了球速体育VFPS系列岸电电源在厦门远海集装箱码头的应用，并从系统原理、性能、特点等方面做了总结。希望球速体育VFPS系列岸电电源在产品性能、设计理念等方面均处于海内领先水平。为今后口岸实现常态化联船提供了有力的支持。
要害词:船舶岸电、变频电源、清洁能源、高效可靠
一、船舶岸电介绍
船舶靠港期间一般依靠船用燃油发电机发电，以满足船用电气设备用电需求。因其燃油消耗量大且油品质量较低（船用重油含硫率为国Ⅳ柴油的700倍以上）已成为港区内废气排放的主要来源。船舶岸电是指船舶在靠泊期间停止使用船上燃油发电机，改用码头提供的供电系统为其供电。船舶岸电具有控制排放、减小噪音、提高能效等优点，是实现口岸节能减排的重要技术。是建设“绿色口岸”和提高码头竞争力的有效步伐。

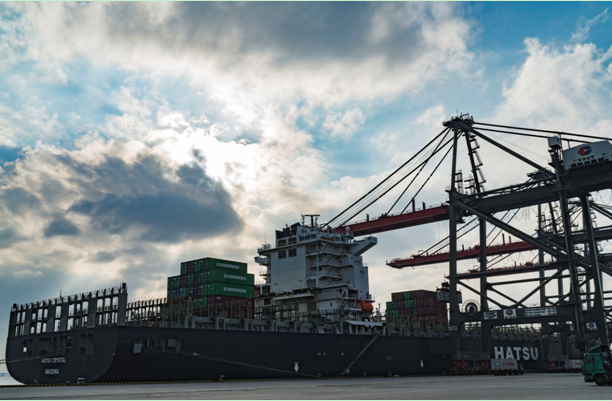

图一 厦门远海集装箱码头
凭据差别口岸的类型特点和靠泊船只的用电需求，船舶岸电主要分为高压、低压两种供电类型，容量品级跨度也很大。
口岸� ？看皇褂冒兜绲缭垂┑�，具有三大优点：
1、电属清洁能源，减少对大气的污染；
2、供电网络越发稳定，提高供电质量；
3、用电与燃油相比，越发经济合理。
二、希望球速体育科技股份有限球速体育简介
图二 球速体育
球速体育于1995年开始从事变频器及相关电力电子产品的研发、生产和销售及应用，为大陆希望集团的全资子公司。公司从建立伊始就坚持“科技立业”的理念，全面实行ERP信息化治理，拥有数十项专利、专有技术组成的自主知识产权体系。
在结合岸电电源使用特点，全新开发的VFPS系列岸电电源系统接纳多种控制技术，革新生产制造工艺，并严格把控出厂测试环节。确保岸电电源系统可靠性。
交通运输部2015年宣布的《船舶与口岸污染防治专项行动实施计划（2015-2020）》要求到2020年，主要口岸90%的港作船舶、公务船舶靠泊使用岸电，50%的集装箱、客滚和邮轮专业化码头具备向船舶供应岸电的能力。

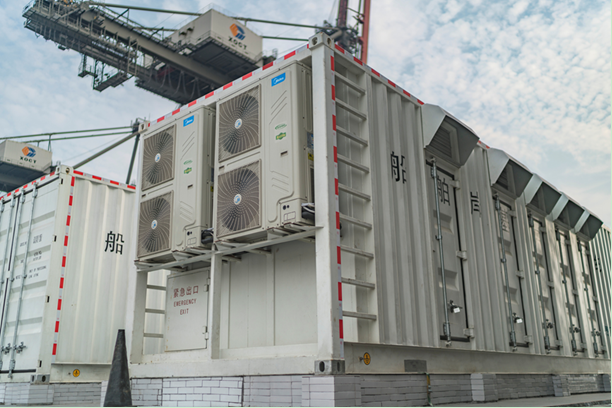

图三 希望球速体育VFPS系列岸电电源 接纳集装箱式结构设计
球速体育生产的首套高压岸电电源产品就应用于中国（福建）自由贸易试验区厦门远海集装箱码头，这也是福建省首套高压船舶岸电。项目一开始便受到了福建省各级相关单位领导的高度重视。
图四 中国（福建）自由贸易试验区地舆位置
厦门远海集装箱码头是福建地区规模最大、设备最精良、政策开放度最高的集装箱及散货码头作业区。其中，14#泊位经过革新已成为全球第一个第四代全自动化集装箱码头。使用了全电力装卸系统、全自动接箱平台、全锂电池驱动自动导航小车AGV等最新技术，加上高压船舶岸电的投运，远海码头将成为海内第一个真正意义上的全电动、零排放、全自动码头，不但彻底解决了噪音大、污染重的顽疾，并且与同规模古板集装箱码头相比，将减少20%以上综合碳排放量，降低20%以上直接本钱，具有显著的示范意义。

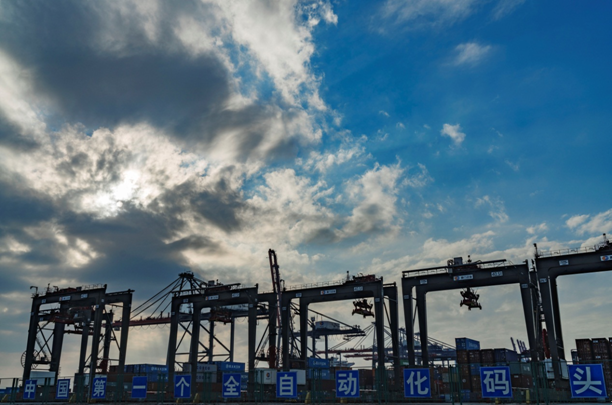

图五 厦门远海自动化码头
四、系统一次计划及系统组成简介

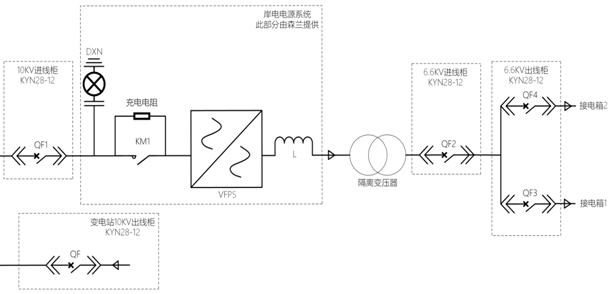

图六 球速体育VFPS系列岸电电源系统一次图
我国供电电网送到用户端的电源电压品级一般为10kV，50Hz的高压电，电源送入球速体育VFPS系列岸电电源系统后，经高压变频装置转换为6kV 50Hz 或6.6kV，60Hz的船用电直接输出。

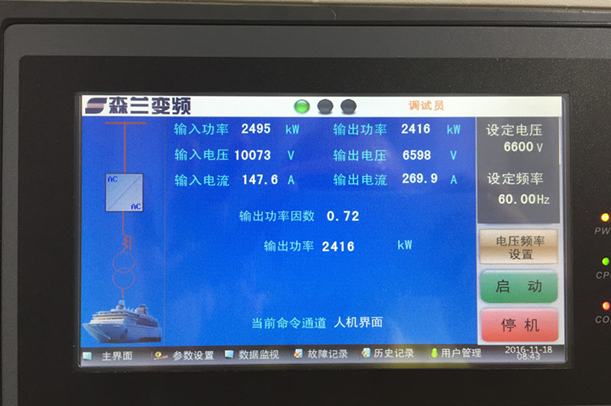

图七 球速体育VFPS系列岸电电源系统监视画面
系统通过岸边接电箱及柔性电缆将电源送至船舶接电装置。最后通过船上的并网装置实现与船舶辅机的并网，接入船用电系统供全船设备使用。当并网乐成后，船舶辅机与岸电电源将自动实现负载转移，最终船舶辅机停运、船用电气设备完全由岸电电源供电。

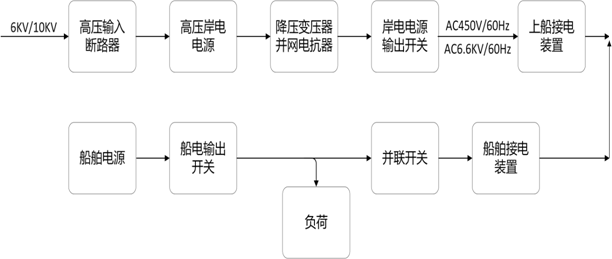

图八 岸电电源系统组成图
五、产品特点
l 希望球速体育VFPS系列岸电电源系统，基于20年电力电子技术积累的基础上，针对岸电供电系统特点，定制研发。具有以下特点：
l 一键启动功效，简化操作流程。彻底杜绝误操作事件，确保操作宁静性；
l 多种冗余设计计划，确保系统可靠性和供电宁静性；
l 逆功率抑制功效，能有效避免并网历程中爆发的逆功率。确保一次并网乐成；
l 输入端增加高压防励磁涌流柜，真正做到无攻击合闸；
l 移相变压器与隔离变接纳高效质料，效率抵达98%以上，温升低，损耗小。
l 功率单位� ？榛杓�，所有� ？榭梢越换�。接纳防屏蔽设计，控制板单独设计屏蔽盒，抗滋扰性能好。
l 功率单位具有独立电子� ？榕月饭π�，当一个单位爆发故障时，能够快速行动并自动调解算法旁路运行，包管不�；�；
l 多重�；ど杓�，确保在种种庞大工况下岸电系统宁静性；
l 岸电电源散热系统接纳专门智能化散热控制系统，对每个风机电流和事情状态进行检测。能够提前预判故障，进一步提高可靠性；
l 无变压器底部轴流风机设计，系统真正实现免维护，可靠性更高；
l 远程物联网云端效劳器，利用大数据剖析系统状态提供运营指导数据；
l 专用满载试验台，出厂前需要进行100%满载试验。
