摘 要：火力发电近20年来节能技改生长迅速 ，已经有相当大部分的风机和水泵完成了节能革新事情。目前 ，我国煤电机组综合升级革新已步入“深水区”。本文主要介绍了球速体育高压变频器在大型燃煤机组锅炉给水泵上的应用 ，为大功率锅炉给水泵变频节能革新提出了新思路。
要害词:大型燃煤机组 给水泵 高压变频器 节能革新
Abstract：In the past 20 years ，Therapid development of energy saving renovation in thermal power generation. Aconsiderable part of the fans and pumps have been completed the transformationof energy saving work. At present ，comprehensive upgrading of China's coal fired units has entered “profundal zone”. Applicationof SBH inverter in boiler feed pump of large coal fired units hasbeen introduced in this paper. Put forward new ideas for energy saving renovationof frequency conversion in boiler feed water pump.
Key words: Large coal fired units; Feed pump;High Voltage Inverter; Energy saving renovation
一、前言
2015年度 ，全国电力供需形势总体宽松。全社会用电量增速同比回落 ，三产用电量坚持较快增长；工业用电量连续负增长 ，制造业用电量同比降幅扩大；高耗能行业用电量连续负增长 ，钢铁和有色行业用电量环比下降；核电、风电发电量增长显著 ，火电发电量连续13个月负增长；种种型发电设备利用小时均同比降低 ，利用小时降幅继续扩大；火电新增装机规模同比大幅上升。
“新电改”政策的逐步实施 ，导致电力行业的竞争日趋猛烈 ，本钱控制也成为了电力企业必须面对的问题。在大宗的风机和水泵已经进行了变频节能革新的情况下 ，对液力耦合器调速的电动给水泵进行节能革新已经势在必行了。
部分兴旺国家把火电厂锅炉电动给水泵作为变频节能革新的主要工具。作为耗电大户：
l 给水泵功率大 ，能耗高。
l 节能潜力大。关于电动给水泵接纳液耦调速的机组 ，变频革新后节电率通常在20%左右（跟发电负荷有直接联系）。
液耦调速作为改变转差率的调速方法 ，保存牢固的滑差损耗 ，并且在变速条件下 ，液力耦合器的效率随转速的降低而降低 ，属于低效调速。而变频调速是不耗能的高效调速。近年来 ，随着高压变频技术成熟 ，完全取代了液耦调速用在需要调速的种种设备上。
锅炉电动给水泵变频调速革新是一个系统工程 ，革新庞大 ，难度大 ，其内容包括电动机的变频革新、液力耦合器革新、前置泵革新、润滑油系统革新、控制掩护逻辑革新、土建装置和暖通等。
二、项目概况
某电厂350MW大型燃煤发电机组配置如下：单台机组锅炉给水系统配备3台锅炉给水泵 ，接纳2用1备运行方法。给水泵系统接纳液力耦合器作为调速方法 ，其中给水泵接纳郑州电力机械厂的300TSBII-JB型 ，液力耦合器为德国VOITH公司的R16K400M。前置泵为郑州电力机械厂生产的YnKn350/250J型水泵。系统整体示意图如下：

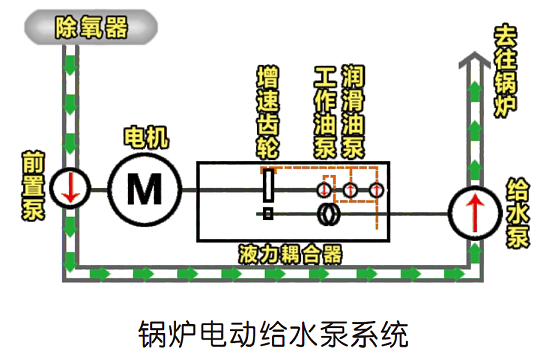

锅炉电动给水泵系统由前置泵、电动机、液力耦合器、给水泵组成。系统凭据机组负荷变革 ，通过液力耦合器调理给水泵供水量的巨细 ，以满足锅炉生产系统供水需求。
三、系统革新计划
球速体育结合多年富厚的电厂应用经验,与用户进行了多次的现场交流与技术相同,最终确认了一套最切合现场实际的革新解决计划：单个机组将两台运行泵改为变频驱动 ，剩余一台备用泵不做改动 ，仍接纳液耦调速。
革新机械部分包括液力耦合器、前置泵的革新 ，电气部分包括电机侧以及DCS控制系统革新等内容 ，计划简介如下：
3.1变频器革新计划
项目接纳一拖一限流计划：

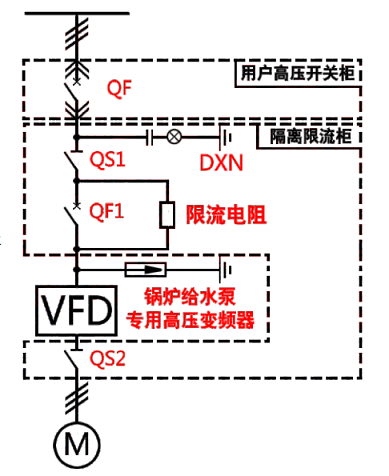

此计划为一拖一的典范计划 ，QS1、QS2为隔离开关。系统高压上电时 ，电流首先通过限流电阻对系统进行充电 ，当系统充电完毕后断路器QF1自动行动 ，切除限流电阻 ，系统正常上电 ，整个高压上电历程对系统无攻击 ，有效的提高了设备使用的稳定性及设备的使用寿命。
隔离柜作用：当变频器需要检修或维护（清扫积灰、检查电缆连接）时 ，将QS1、QS2断开 ，变频器与电气主回路之间爆发明显的断点 ，确保事情人员的人身宁静和设备的宁静。
3.2机械革新计划
3.2.1前置泵革新：系统进行变频革新必须对前置泵的输出扬程是否满足给水泵的必须汽蚀余量要求进行校核 ，以确定前置泵的革新计划。
前置泵革新通常有两种计划：

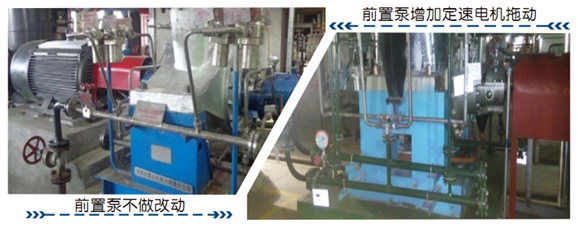

l 保存原有运行方法 ，前置泵不做改动。该计划革新后前置泵变速运行 ，工程施工量小 ，无需新增驱动电机 ，节能量较增加驱动电机的计划更大。
l 增加驱动电机 ，将前置泵从主电机脱开 ，改为定速泵。该计划革新后前置泵定速运行 ，泵体由新增的定速电机驱动。由于转速不下降 ，给水泵不会泛起汽蚀。
凭据现场数据收罗统计 ，并仔细研究剖析现场收罗到的给水系统运行数据 ，最终确定前置泵无需进行革新 ，变频驱动依旧就能够满足变频革新后现有各个工况情况下的运行需要 ，不会泛起汽蚀现象。为用户节约了一大部分的本钱投入并最大可能的差池原有成熟设计进行变换 ，减少革新危害。
3.2.2液力耦合器革新通常有三种思路 ，革新时应凭据现场实际情况确定具体计划。
l 保存液耦的调速功效 ，增加外置辅助油泵 ，包管系统变频革新后润滑油压正常。由于液耦保存牢固滑差损耗 ，因此本计划无法抵达最大节能量。
l 保存液力耦合器的增速功效 ，取消液力耦合器的调速功效。该计划消除了液耦系统的牢固滑差损耗 ，节能量较计划一高 ，但革新难度大 ，周期较长。
l 拆除液力耦合器 ，定制增速齿轮箱。增速齿轮箱在外型上与原液耦坚持一致 ，其主要作用是增加转速。该计划特别适合新建项目和现场液耦不便当拆除改装的场合。

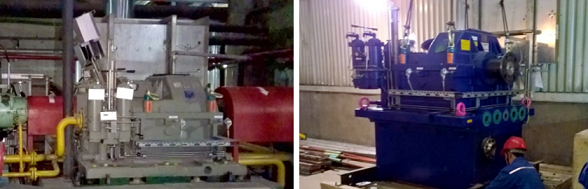

针对液耦调速的毛病 ，将液耦调速功效取消 ，改为增速箱连接 ，消除了液耦自己的滑差损耗 ，系统节电率获得包管。革新包括液耦本体的革新以及润滑油路的革新 ，最终在确保电机、给水泵的稳定运行的前提下 ，最大化的挖掘节能潜力。
3.3 控制系统革新计划
结合原有控制特点 ，变频器控制系统接纳专用控制器 ，同时针对锅炉各项调理状态剖析可能保存的危害 ，与原系统完美对接 ，使用逻辑战略来规避各项可能泛起的突发状况 ，最终将系统危害控制到最低 ，现场经过多项试验最终包管了整个系统的稳定可靠。
四、革新效果

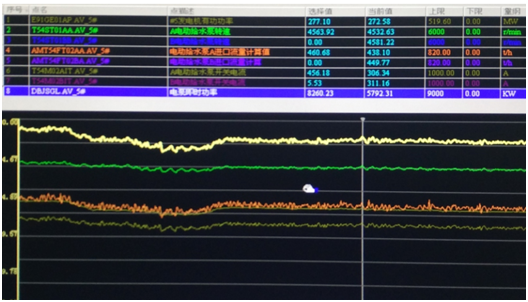

1、项目正式投入运行后 ，在280兆瓦负荷时电泵耗用功率由8260千瓦降低到5792千瓦 ，节电率高达29% ，降低了1个百分点的厂用电率 ，节能效果显著。
2、对现场的控制以及可靠性方面做了大宗的试验 ，最终证明革新后系统仍可坚持原有的备用方法并不影响给水系统的可靠性 ，并未引发可能保存的革新危害 ，项目实施圆满结束。

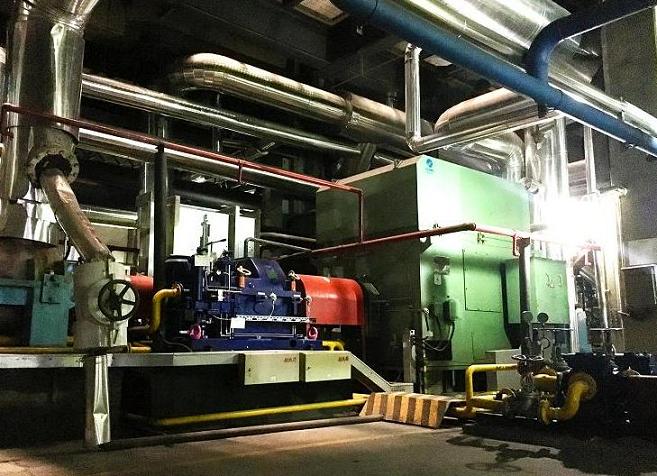

革新现�。�
五、总结
大功率锅炉给水泵的突破性革新 ，标记着大型火力发电机组变频节能革新新的高度 ，其显著的节能效果 ，稳定可靠的产品性能 ，完美的解决计划 ，是革新乐成实施的原动力 ，为海内电力企业节能降耗提供了新的思路 ，球速体育也再次证实了作为国产变频领军企业的雄厚技术实力。
