一、前言

近10年来，高压变频调速技术的大宗推广对电力行业的节能降耗做出了巨大的孝敬，海内火力发电厂在事情辅机节能革新方面已进入普及阶段，大部分的火电企业都开始转变思路，敢于实验，在生产自耗电的降低方面取得了突破性的进展，辅机耗电量在使用高压变频调速技术后获得了进一步的停止，大部分应用成熟的负载例如引送风机、循环水泵、凝结水泵等均已革新完成，那么如何更深入挖掘锅炉辅机节能潜力成为了电力企业关注的焦点，在这种情况下，作为耗电大户，给水泵的变频节能革新成为了思考的偏向！革新的诱惑：

①给水泵功率大，能耗高。

②节能潜力大。现有革新经验来讲，关于负荷不满的机组，通常节电率在20%左右（跟发电负荷有直接联系）。

虽然足够诱惑，但大都企业慎而又慎，迟迟不敢有所为，主要原因为：

①负载太重要，没有案例，或者没有经验的指导，没有用户敢于下决心去革新，去实验，因为一旦革新泛起问题，造成的影响会很是大，这个是主要原因。

②革新不但涉及变频器，还涉及机械方面的革新，变频厂家不懂，机械方面厂家也不会去考虑。加之机械方面液力耦合器的革新和前置泵的革新事情难度较大，革新计划确定难度大，造成更没人去动给水泵。

但数据显示，世界兴旺国家早已把锅炉给水泵系统作为推广变频调速节能革新的重点项目之一，海内也有企业敢于实验，这其中球速体育有幸成为用户高度认可的变频系统提供商。本文就针对球速体育在新疆某电厂的大功率锅炉给水泵节能革新项目作为案例为给水泵负载的革新提出新的思路。

二、项目概况

新疆某电厂投运有5*350MW大型燃煤发电机组，该电厂10台高压大功率电动给水泵革新成为了球速体育给水泵革新的标记性项目，该电厂一期建成5个机组，先期先实验对5#机锅炉给水泵进行了革新，革新后，其高额的收益、稳定的性能让用户下定决心一次性对一起剩余4个机组给水泵全部进行了革新，项目总计10台大功率锅炉给水泵。

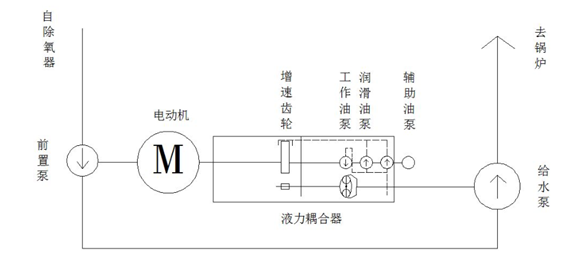

机组配置如下：单台机组锅炉给水系统配备3台50%锅炉给水泵，接纳2用1备运行方法。给水泵系统接纳液力偶合器作为调速方法，其中给水泵接纳郑州电力机械厂的300TSBII-JB型，液力偶合器为德国VOITH公司的R16K400M。前置泵为郑州电力机械厂生产的YnKn350/250J型水泵。系统整体示意图如下：

系统由前置泵、电动机、液力偶合器（包括事情油路、润滑油路部分）、给水泵组成，系统凭据机组负荷变革，通过液力偶合器调理给水泵供水量的巨细，以满足锅炉生产系统供水量的需要。

可以看出，如需进行变频调速节能革新，就需要考虑前置泵调速后运行方法问题，变频调速后液偶是否革新问题，革新后DCS控制方面的问题。

三、系统革新计划

面对庞大的系统，高难度的革新，球速体育进行了近一个月的现场调研，结合多年富厚的电厂应用经验,与用户进行了多次的现场交流与技术相同,最终确认了一套最切合现场实际的革新解决计划，同时全程提供技术支持，指导用户现场完成整个系统变频革新，革新计划为：单个机组将两台运行泵改为变频驱动，剩余一台备用泵不做改动，仍接纳液偶调速。革新机械部分包括液力偶合器、前置泵的革新，电气部分包括电机侧以及DCS控制系统革新等内容，革新内容较多，需要注意可考虑的细节也很是多，计划简介如下：

3.1变频器革新计划

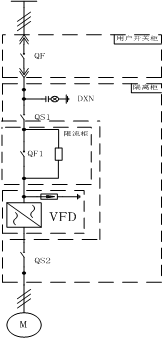

项目接纳一拖一限流计划：

此计划为一拖一的典范计划，QS1、QS2为隔离开关。隔离柜作用：便当检修时有明显的断点，确保人身和设备的宁静。

3.2机械革新计划

3.21.前置泵革新：凭据现场数据收罗统计，并仔细研究剖析现场收罗到的给水系统运行数据，最终确定前置泵无需进行革新的计划，突破原有“改变频必改前置泵”的武断战略，最终通过实践证明，该电厂前置泵未改动的情况下，变频驱动依旧就能够满足变频革新后现有各个工况情况下的运行需要，不会泛起汽蚀现象。为用户节约了一大部分的本钱投入并最大可能的差池原有成熟设计进行变换，减少革新危害。

3.2.2针对液偶调速的毛病，将液偶调速功效取消，改为增速箱连接，系统节电率获得最大化的包管。革新包括液偶本体的革新以及润滑油路的革新，最终在确保电机、给水泵的稳定运行的前提下，最大化的挖掘节能潜力。

3.3 控制系统革新计划

结合原有控制特点，变频器控制系统接纳专用控制器，同时针对锅炉各项调理状态剖析可能保存的危害，与原系统完美对接，使用逻辑战略来规避各项可能泛起的突发状况，最终将系统危害控制到最低，现场经过多项试验最终包管了整个系统的稳定可靠。

四、革新效果

1、经过1个月的现场施工，项目正式投入运行，投入之初即收到了预期的节能效果，节电率高达20%以上，降低了1个百分点的厂用电率。受到了用户的一致好评。

2、对现场的控制以及可靠性方面做了大宗的试验，最终证明革新后系统仍可坚持原有的备用方法并不影响给水系统的可靠性，并未引发可能保存的革新危害，项目实施圆满结束。

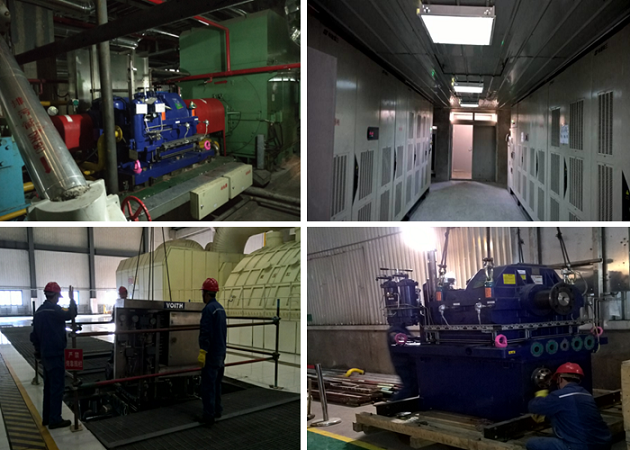

革新现场:

五、总结

大功率锅炉给水泵的突破性革新，标记着大型火力发电机组变频节能革新新的高度，其显著的节能效果，稳定可靠的产品性能，完美的解决计划，是革新乐成实施的原动力，为海内电力企业节能降耗提供了新的思路，项目在新疆地区起到了标杆作用，球速体育也再次证实了作为国产变频领军企业的雄厚技术实力。
