一、前言
火电厂是利用煤、石油、天然气作为燃料生产电能的工厂，燃料在锅炉中燃烧加热水使成蒸汽，将燃料的化学能转酿成热能，蒸汽压力推动汽轮机旋转，热能转换成机械能，然后汽轮机发动发电机旋转，将机械能转酿成电能 。蒸汽在汽轮机内膨胀做功后，进入凝汽器凝结成水 。用于火力发电厂机组末端冷却的方法主要有湿冷系统和空冷系统两种，通例发电厂的湿冷系统是冷却塔(凉水塔)是把塔内的循环水以“淋雨”方法与空气直接接触靠蒸发和对流冷却，其整个历程处于“湿”的状态 。而空冷系统是指汽轮机的排汽或凝结排汽的冷却水被送入由翅片管制组成的冷却器管内，由横掠翅片管外侧的空气进行凝结或冷却，整个历程处于“干”的状态 �？绽湎低晨山谑∈嚼淙聪低车恼舴ⅰ⒎绱岛团盼鬯鹗У乃�，抵达节约水资源的目的，是我国富煤缺水的北方生长电力工业的一定选择和生长趋势 。
空冷系统分为直接空冷系统和间接空冷系统 。直接空冷系统凭据通风方法分为机械通风和自然通风 。间接空冷系统凭据配用的凝汽器分为外貌式凝汽器和混淆式凝汽器 。综合比较而言，直接空冷系统具有冷却效率高、占地面积小、投资较省、系统调理灵活、冬季运行防冻性能好等特点，目前海内正在进行的空冷电厂大多接纳机械通风直接空冷系统 。

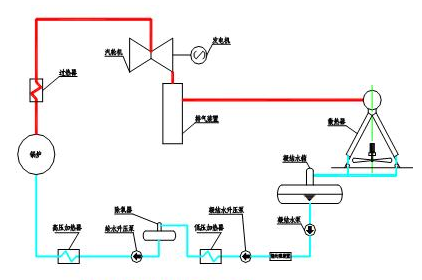

直接空冷机组系统图
二、空冷变频控制系统组成
一个空冷凝汽器系统包括：安排在室外并适合于自然情况的带有齿轮箱的轴流风机电机及其变频器相关隶属的润滑油泵、润滑油加热器、轴承冷却电扇等电机 。
变频器及其他所有隶属控制电机所需电气元器件和控制设备(包括：润滑油泵、润滑油加热器、轴承冷却电扇等电机的控制回路及元件)安顿在变频装置控制柜内, 包括控制装置连接的用户接线端, 输入输出电抗器, 包管丝, 电流接触器, 控制电路变压器及所有提供须要功效的设备 。交货包括变频器及所有装置在变频装置控制柜内所需的设备 。
变频装置控制柜的设计要考虑由电气元件发热引起的冷却和散热要求 。气流不得被内置的装置阻隔 。在控制柜的上部要另外装置电扇 。变频器区域的空气入口必须满足这些要求 。
电机数据：
? 电压：380V
? 频率：50Hz
? 转速：1485rpm
? 电机额定功率：75kW
? 电机额定电流：140A
凭据电机参数，配置球速体育公司的SB61Z变频器 。变频器的�；すπВ喝毕啾；ぁ⒐鞅；ぁ⒐贡；ぁ⑶费贡；ぁ⒐缺；ぁ⒐乇；さ� 。
三、变频控制柜技术参数
变频器的 LED 操作面板装置在变频装置柜体的前门上, 便当通过变频器实现对风机的操作 。变频器的 LED 操作面板显示变频器的状态参数、功效码参数、故障告警码等，在控制风机运行状态下能够检察风机的频率、电流和转速等参数 。
变频控制柜具备以下操作员专用操作设备：
?手动-切断-自动选择开关
?手动速度给定电位器
?变频器运行指示灯
?变频器停止指示灯
?变频器故障指示灯
?自动或手动运行指示灯
?冷却电扇运行指示灯
?启动按钮
?停止按钮
?故障复位按钮
?润滑油泵、润滑油加热器、轴承冷却电扇等电机就地启停按钮 。
四、DCS 控制系统的功效接口
风机在自动模式下通过中央控制系统（DCS）控制 。在自动运行模式下无需任何局部操作 。
启动、停车以及风机转速调理等所有功效都由中央控制室（DCS）利用 。为满足这些要求，要求变频装置控制柜与中央控制室（DCS）交换相关的指令和信号 。
1、空冷风机电机及其变频器的控制指令和信号
1）电动机的三相动力回路配：空气开关和交流接触器等电气控制元件，完成动力回路的通断，交流接触器由引自三相动力回路其中的一路～220V 控制回路完成通断控制，通断控制指令来自 DCS 系统和就地通断控制按钮（在控制柜面上设置），即：所提供控制柜的每台空冷风机强电控制回路应能接受如下输入指令：
接通电动机动力回路（短脉冲、无源继电器接点）指令 | 1个 |
断开电动机动力回路（短脉冲、无源继电器接点）指令 | 1个 |
空冷�；ひ罂焖俣峡缍芈罚ǔぢ龀濉⑽拊醇痰缙鹘拥悖┲噶� | 1个 |
2）风机电动机及变频器应能输入和输出如下指令或信号：
（1）输入指令：
DCS来的转速控制指令（4～20MA） | 1个 |
DCS来的启动/停止变频器指令（短脉冲、无源继电器接点） | 1～2个 |
DCS来的变频器故障复位指令（短脉冲、无源继电器接点） | 1个 |
DCS来的反转指令（短脉冲、无源继电器接点）（2＃风机有） | 1个 |
（2）输出信号：
送给DCS：电机电流（4～20MA） | 1个 |
送给DCS：电机转速（4～20MA） | 1个 |
送给DCS：电动机已运行、已停止（长脉冲、无源继电器接点） | 2个 |
送给DCS：电动机变频器已运行、已停止（长脉冲、无源继电器接点） | 2个 |
送给DCS：电动机或变频器故障（长脉冲、无源继电器接点） | 1～2个 |
送给DCS：电动机已反转信号（长脉冲、无源继电器接点）（2＃风机有） | 1个 |
隶属电动机（包括：润滑油泵、润滑油加热器、轴承冷却电扇等）：
2、电机加热器应有以下指令和信号
（1）输入指令：
DCS来的启动指令（短脉冲、无源继电器接点） | 1个 |
DCS来的停止指令（短脉冲、无源继电器接点） | 1个 |
（2）输出反响信号：
送给DCS：电动机已运行（长脉冲、无源继电器接点） |
