四川仁寿东方红纸厂 ，生产文化用纸 ，纸机为1760/110/min ，接纳总轴传动 ，直流电机为Z2系列 ，功率75kW ，n=750r/min。由于可控硅调速板经常故障 ，影响生产的正常进行 ，准备改直流调速为交流调速 ，减少�；な�。同时为提高事情效率要求提速到150m/min。

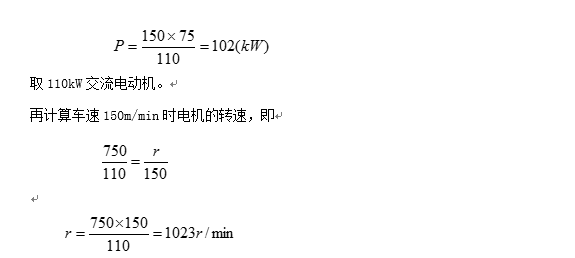

首先盘算车速150m/min时所需电机的功率 ，考虑到纸机为恒转矩负载 ，车速增高时电机功率按比例增加 ，于是：
由此选用6极交流异步鼠笼电机 ，额定转速960r/min。变频器事情在55Hz ，电机的转速1050r/min ，车速150m/min时电机的转速1023r/min ，满足要求。可是 ，变频器在50Hz以上运行已是恒功率运行 ，转矩有所下降�？悸堑街交杓剖币延幸欢ǖ挠嗔� ，转矩的下降 ，不会影响到纸机的运行。也可以将变频器的弱磁点调到60Hz ，这样变频器在0～60Hz规模内都是恒转矩特性 ，可是 ，低速转矩略降低。
变频器用球速体育SB70G132变频器 ，连同空气开关、快速熔断器、其他低压器件一并装在尺寸2200×800×600的控制柜中。在纸机旁有远方控制箱 ，控制箱上有起/停按钮、频率调理电位器、数字速度显示、变频器故障显示等。
本例中1760/110/min纸机经过变频革新 ，车速由原来的110m/min提高到150m/min ，纸的产量由10t/d增加到13.5t/d ，取得了明显的经济效益。这是一个典范的使用变频器提高事情效率的规范 ，可是 ，机械对车速的提高有一定的限制 ，在车速150m/min以上时 ，感受到造纸机有明显的震动 ，为包管设备的宁静 ，将变频器的上限频率设为55Hz ，限制工人把车速调到150m/min以上。
