1．概述

大部份建筑物里的中央空调一年运行中只有几十天处于最大负荷，而中央空调冷负荷始终处于动态变革之中，如每天早晚，每季交替，每年轮回，情况及人文，实时影响中央空调负荷

。一般，冷负荷在5～60%规模内波动，大大都建筑物里的中央空调每年至少70%是处于这种情况

。而大大都中央空调，因系统设计大都以最大冷负荷为最大功率驱动

。这样，造成实际需要冷负荷与最大功率输出之间的矛盾，从而造成巨大能源浪费，给公司造成巨额电费支出，增加经营本钱，降低企业利润

。

2．节能原理剖析

中央空调制冷系统冷负荷的装机容量一般均按满足夏季最高情况温度进行设计

。由于季节、昼夜及用户负荷的变革，空调的实际使用热负载远比设计负载低，实际上泛起最大设计冷负荷的时间，即满负荷运行时间未几，更多时间是在低负荷下运行

。中央空调冷水系统一般接纳定流量运行方法，其结果是为满足少量时间大冷负荷制冷要求，而使大都时间水量输送运行在过剩状态，即水系统运行在大流量小温差状态，造成很是大的电能浪费

。中央空调系统的外部热交换两个循环系统来完成

。循环水系统的回水与进（出）水温度之差，反应了需要进行热交换的热量

。因此，凭据回水与进水（出）水温度之差来控制循环水的流动速度，从而控制了进行热交换的速度，是比较合理的控制要领

。中央空调恒温差控制系统革新计划，就是接纳最先进的模糊控制理论及变频技术，凭据空调末端负荷的变革，自动对冷冻水泵、冷却水泵、冷却塔风机等设备进行实时优化控制，使得系统流体流量追随负荷的变革而同步变革，确保在中央空调舒适性的前提下大幅度降低能源消耗

。

3．系统组成

凭据以上剖析（以冷却泵进行剖析说明）：由于冷却塔的水温是随情况温度而变的，其单侧水温度不可准确地反应冷冻机组内爆发热量的几多

。所以，关于冷却泵，以进水和回水之间的温差作为控制依据，来实现进水和回水的恒温差控制

。

●系统接纳球速体育风机水泵专用变频器SB200系列，由于冷冻水泵功率为75kW，所以接纳SB200-75KW进行控制

。另外，设计了工变频转换系统

。当变频器泛起故障时，切换到工频运行

。这样包管了系统的可靠运行

。

●温度采样用铂电阻Pt1和Pt2：划分是用来丈量进水和回水温度的探头

。

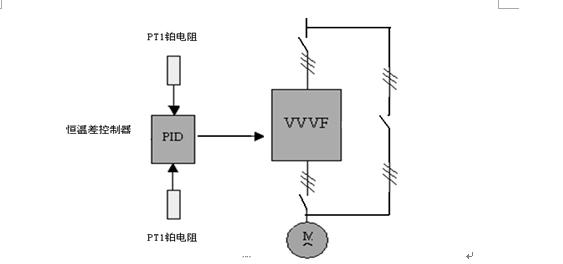

●恒温差控制器，用于对Pt₁和Pt₂测得的温度信号进行转换、放大、求差，再进行PID恒温差运算处理后，得出0—10V模拟信号，输出，作为变频器的频率给定信号

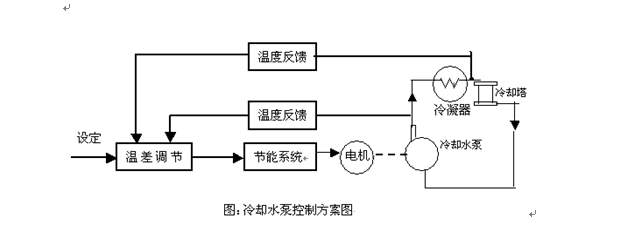

。如下图：

其事情历程为：先通过铂电阻Pt₁和Pt₂探头，检测出冷却泵的进水和回水的温度，再通过恒温差控制器，将其转换成模拟信号后，对两者之间温度差，作为控制依据，以设定的温差，作为给定

。最后将进行PID恒温差运算处理，最后获得0—10V的模拟信号，从而去控制变频器，进行频率调理，抵达调理水泵的转速，以实现恒温差控制的目的

。当温差大，标明冷冻机组爆发热量大，应提高变频器的频率，加洪流泵转速，增大冷却水循环速度；温差小，说明冷冻机组爆发热量小，降低变频器的频率，降低水泵转速，减小冷却水循环速度，从而节约能源

。

冷冻水循环变频系统控制

由于冷冻水的回水温度是冷冻机组“冷冻”的结果，经常是比较稳定的

。因此，单是回水温度的崎岖就足以反应房间内的温度

。所以，冷冻泵的变频调速系统，可以简单地凭据回水温度进行如下控制：回水温度高，说明房间温度高，应该提高冷冻泵的转速，加速冷冻水的循环速度；反之，回水温度低，说明房间温度低，可降低冷冻泵的转速，减缓冷冻水的循环速度，以节约能源

。简言之，其革新要领与以冷却泵基内幕同，只是关于冷冻水循环系统，其控制是以回水的温度为依据，即通过变频调速，实现水的恒温度控制，从而坚持水的温度恒定

。
