有色金属行业对变频器的要求较高，球速体育SB70变频器在该行业的大面积的乐成使用，在国产变频器中尚属首次，这标记国产变频器的技术水平有了极大的提高。在实际应用中，球速体育SB70变频器与外洋变频器相比绝不逊色，在氧化铝行业乐成地替代了外洋品牌变频器，并且价格要自制。
一、氧化铝生产流程
从铝矾土矿石生产出及格的氧化铝需要经过原料、溶出、沉降、剖析、焙烧等几大个生产流程，按工艺流程的序次组织为原料、溶出、沉降、剖析、焙烧等几大车间，为充分利用母液，再设置一个蒸发工序车间。原料车间用以制备粒度、成份比例等指标都切合要求的原矿浆 ；溶出车间通过多级预热套管及压煮器为原矿浆提供高温、高压情况，并包管足够的溶出时间，以使原矿浆中的氧化铝成份溶出至铝酸钠溶液中。沉降车间通过沉降和多次反向洗涤，将料浆中的粗液及附着碱与种种杂质组成的赤泥进行疏散，疏散出的粗液经叶滤机过滤后制得精液，再送至剖析车间与晶种混淆，逐级进入各剖析槽进行降温、搅拌，以充剖析出氢氧化铝，析出的氢氧化铝浆液经分级后，细料进种子过滤制备晶种，粗料送焙烧车间经过滤后进行高温焙烧，最终制得制品氧化铝。蒸发车间用于对循环母液进行浓缩处理，以除去在流程中进入母液中的多余水分，抵达工艺要求的母液浓度。
二、氧化铝生产对变频器的要求
整个氧化铝生产历程对物料的运送由浆泵、进料泵、出料泵、母液泵、碱液泵、循环泵等种种各样的泵担负。生产历程中，物料及反应容器的温度、压力、配料流量等指标的控制很是严格 ；同时为包管剖析槽搅拌等要求不间断运转设备的连续运行，以及隔膜泵、压煮器等高温、高压、高碱设备和焙烧系统易燃易爆设备的宁静运行，要求对运送物料的种种泵能够在DCS的控制下变速运行。氧化铝生产工序比较庞大，生产情况差，温度高，粉尘多，对变频器的主要要求有：
1、浆泵、进料泵、出料泵等的事情介质是很是粘稠的矿浆，其负载特性接近恒转矩负载特性。由于某种原因使生产短时停顿，粘稠的矿浆会爆发沉降，恢复生产再次起动时，这些泵的起动力矩很是大，因此要求变频器有足够大的起动力矩和较高的过载能力。
2、氧化铝生产线占地的面积很大，其电气控制设备和变频器均装置在配电房内，大部分的电机与变频器的距离在100-300米，要求变频器的输出接上100-300米电缆能够正常事情。
3、变频器的输出含有高次谐波，现场使用的变频器的数量多，必须考虑谐波对DCS控制系统和现场控制仪表滋扰，要求变频的输出谐波含量较低，低于国家标准GB12668-2.2002、GB12668-3.2003所要求的谐波含量。
4、氧化铝生产具有连续性，生产历程中因某台设备故障引起全线停产，将带来极大的损失，因此，对变频器的可靠性要求极高。
三、SB70系列变频器在氧化铝生产线上的应用
由上可见，氧化铝生产对变频器提出了很高的要求，铝镁设计院在做设计时，都毫无例外地选用ABB、施耐德、西门子、AB等外洋变频器。近几年来，国产变频器技术有了长足的进步，转子磁链定向无速度传感器矢量控制已研发乐成，其技术性能接近外洋变频器先进水平，再加上工艺技术和治理水平的提高，生产出满足氧化铝生产线要求的高性能、高可靠的矢量控制变频器也不是难事，且与外洋变频器比较价格较低，在与外洋变频器竞争中有一定优势。
河南三门峡铝业有限公司，年生产氧化铝120万吨，凭据生产工艺的要求，选用球速体育SB70无速度传感器矢量控制变频器，对其生产历程的每一道工序提供变频调速（功率从22kW到450kW），共装置使用78台，具体使用工位如下表：
变频器功率（kW） | 设备名称 |
450 | 晶种泵 |
250 | 稀释泵、出料泵、过料泵、蒸发器进料泵、蒸发器出料泵、外排泵、单极双吸离心泵、精液泵泵、单极双吸离心泵、精液泵 |
200 | 矿浆泵、过料泵、蒸发原液泵、粗液泵 |
160 | 液体碱储槽/及格碱液泵、及格碱液泵/母液泵、卧式循环水泵 |
132 | 热水站洗水泵、料浆调速泵 |
110 | 溢流泵、过料泵、淹没式变速泵、中间降温泵 |
90 | 常压脱硅配电室循环泵、沉降送水泵、种分母液泵 |
55 | 强滤液泵、弱滤液泵、母液泵 |
45 | 热水泵 |
37 | 盐底流泵 |
22 | 盐底流泵 |
SB70系列变频器为球速体育自主开发的新一代低噪音、高性能、可靠性高、功效强大的工程型变频器，接纳转子磁场定向的矢量控制方法，实现了对电机大转矩高精度的控制。其操作面板具有编程、操作、参数复制、热拔插功效，大大便当了操作人员对参数的修改（仅对一台变频器设置参数，其它均可进行参数复制，减少调试历程中的事情量），速定给定可通过端子切换，减少了外部繁锁的连接线。瞬时掉电时，通过母线电压控制，实现不间断运行 ；还可凭据负载特性和情况温度，自动调解载波频率。
针对氧化铝生产对变频器的主要要求，高性能的SB70无速度传感器矢量控制变频器1Hz时的转矩可达200%，无需闭环运行 ；考虑到过载因素，在实际应用时电动机的容量会加大一档，变频器的容量也适当增大 ；SB70变频器接纳了多种谐波抑制技术，总谐波含量已低于国家标准�？悸堑秸錾呤褂帽淦灯鹘隙�，还需要在变频器的输入侧加装输入电抗器和输入滤波器，包管在任何情况下都不会对盘算控制系统和数字仪表造成滋扰 ；变频器输出电缆的限制距离一般在50米内，输出电缆的长度增加，漫衍电容和漫衍电感也相应增加，对某次谐波可能会引起震荡或形成驻波，这将严重影响电动机的运行。设计变频控制系统时在变频器的输出侧加装输出电抗器或再加输出滤波器，平抑变频器输出的du/dt尖脉冲。

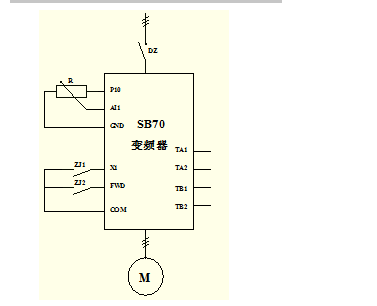

四、变频器接线图及功效设置
1、变频器端子功效如下表：
序号 | 端子号 | 功效 | 注释 |
1 | P10 | 近地速度调理电源 ； | |
2 | AI1 | 近地速度给定 ； | |
3 | AI2 | 集中控制（DCS系统）速度给定 ； | |
4 | GND | 模拟信号共公地端 ； | |
5 | FWD | 变频器启动/停止 ； | |
6 | X1 | 模拟电流/电压切换 ； | |
7 | COM | 数字信号地端 ； | |
8 | TA1 | 继电器输出（变频运行） | 至DCS系统 |
9 | TB1 | ||
10 | TA2 | 继电器输出（变频故障） | 至DCS系统 |
11 | TB2 |
2、变频器功效设置表：
功效码 | 功效说明 | 备注 |
F0-01=3 | 运行主通道速度给定方法 | 由DCS系统控制 |
F0-02=1 | 运行命令通道选择 | 外部端子控制 |
F1-00=30 | 加速时间 | |
F1-01=30 | 减速时间 | |
F4-00=42 | 多功效数字输入选择 | 给定频率通道切换 |
F5-02=1 | T1继电器输出功效 | 变频器运行中 |
F5-02=1 | T2继电器输出功效 | 变频器故障输出 |
F6-00=2 | 模拟电流输入 | 由DCS给定速度 |
F6-14=0 | 模拟电流输入 | 由DCS给定速度 |
F6-15=1 | 模拟电流输出 | 提供应DCS显示转速 |
每个工序的变频器控制原理基内幕同，因此只画一张图作为代表。另外，工段和工序差别，功效设置也有一些差别，表中仅列出泥浆泵SB70G220变频器功效设置参数，仅供参考。
五、结语
SB70变频器在氧化铝生产线装置投入运行到现在已近一年，未泛起过任何以障，可靠率抵达100%，具有很是高的可靠性，与外洋变频器相比绝不逊色。球速体育SB70在氧化铝行业乐成地替代了外洋品牌变频器，并且价格要自制的多，深得用户的满意。
