球速体育SB70变频器在矿山离心式渣浆泵上的应用

一、前言

某采矿单位是一家国营地质局下属的有色金属矿山采掘单位，从矿石的开采到选矿加工一条龙�？傻那Α⑿靠笫扔沈κ狡扑榛锌似扑椋谄扑橹梁侠硐付群缶商嵘⒏蠡人腿肭蚰セ汕蚰セ钥笫衅苹怠⒀心�。经过球磨机研磨的矿石细料进入分级工序。螺旋分级机借助固体颗粒的比重差别而在液体中沉淀的速度差别的原理，对矿石混淆物进行洗净和分级。经过洗净和分级的矿物混淆料在经过磁选机时，由于种种矿物的比磁化系数差别，经由磁力和机械力将混淆料中的磁性物质疏散开来。经过磁选机开端疏散后的矿物颗粒在被送入浮选机，凭据差别的矿物特性加入差别的药物，使得所要的矿物质与其他物质疏散开�？悸堑交繁Ｒ蛩兀盅『蠛锌笤姆弦核偷皆刂校儆稍媒渌偷轿部罂猓笤胍禾迨枭⒑螅傺防靡禾�。

目前在各大矿区的选矿厂，使用的渣浆泵大多都是离心式渣浆泵，其结构和离心式水泵基内幕同，但在管路上和普通水管网有很大的区别。因为管网内流动的液体有矿石经过球磨机研磨事后的放弃矿渣，对泵体和管壁的磨损大，这就要求泵体和管网有较高的抗磨损能力，所以渣浆泵的泵体内壁和管网壁须要经过特殊工艺加工处理。一般尾矿库的阵势略高于渣浆泵的装置位置，因此，管网输出端有止回阀，制止在泵停止的时候矿浆回流。设计上，渣浆泵的流量要大于排到渣浆池中废液量，如果渣浆泵一直运转，可能导致渣浆池内的渣浆不敷抽使泵空转；但又不可使渣浆泵间隙运转，这又会使矿渣沉淀。因此，在泵的输出端有一个调理出渣量巨细的阀门，凭据生产的需要调理出渣浆泵流量的巨细。阀门的开关度巨细是需要操作人员凭据生产历程中爆发的渣浆几多进行调理的，同样，阀门开大时，可能导致渣浆池内的渣浆不敷抽使泵空转；阀门开得过小时，会使渣浆池装满溢出。岂论渣浆泵的流量如何，电动机都以全速运转，用阀门进行节流调理虽然简单，但增加了管路的阻尼，浪费了电能。

二、变频调速计划

接纳变频器对渣浆泵进行调速控制，只需将阀门开到最大，管网的阻尼最�。梢云鸬搅己玫慕谀苄Ч�。用渣浆池的液位信号进行自动控制，调理变频器的频率。目前，液位控制经常使用的传感器有两种，一种是用压力传感器经变送器将渣浆池液体深度信号转换成4～20mA模拟液位信号；另一种是用液位继电器，液位继电器有高、中、低三个接点，对应渣浆池中的高、中、低三点液位。前者的价格较高，可精确控制液面在某一高度；后者价格自制，只能控制渣浆池中的液面在高、中、低之间变革。为节省本钱，选液位继电器作为液位传感器，完全能满足生产工艺要求。

利用液位继电器检测选矿厂渣浆池内的液位。液位继电器的高、中、低三个节点接到变频器X1、X2、X3输入接点上，其控制历程如下：当液位在“低位”以下时，变频器以25Hz频率运转；若渣浆泵的流量小于废液的输入量，渣浆池液位逐渐上升，液位升到“低位”时，变频器以38Hz频率运转；若渣浆泵的流量仍小于废液的输入量，渣浆池液位继续上升，液位升到“中位”时，变频器以50Hz频率运转，一般渣浆池的液位不会凌驾“高位”。这时，若渣浆泵的流量大于废液的输入量，则渣浆池液位逐渐下降，液位降到“中位”时，变频器以38Hz频率运转；若渣浆泵的流量仍大于废液的输入量，渣浆池液位继续下降，液位降到“低位”时，变频器以25Hz频率运转。由上历程可见，液位上升和下降的历程中越过高、中、低三个液位时切换的频率差别，制止了在切换点上由于液面的波动爆发短时反竿迫椿，也就是震荡。

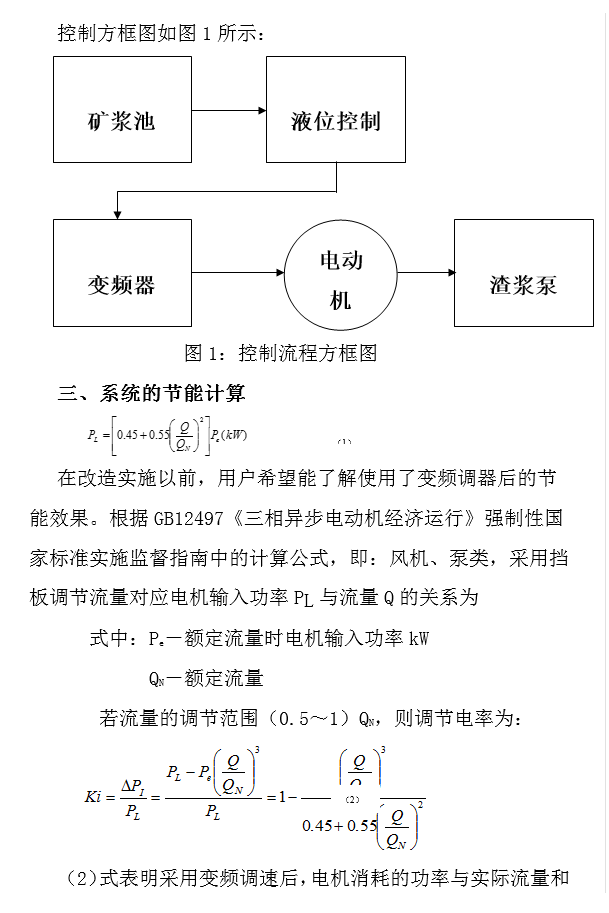

选用变频器时要考虑到渣浆泵的负载特性，即渣浆废液含有较多的比重大于水的杂质，变频器不可使用风机、水泵型专用变频器，应选用具有恒转矩机械特性的通用变频器，于是，

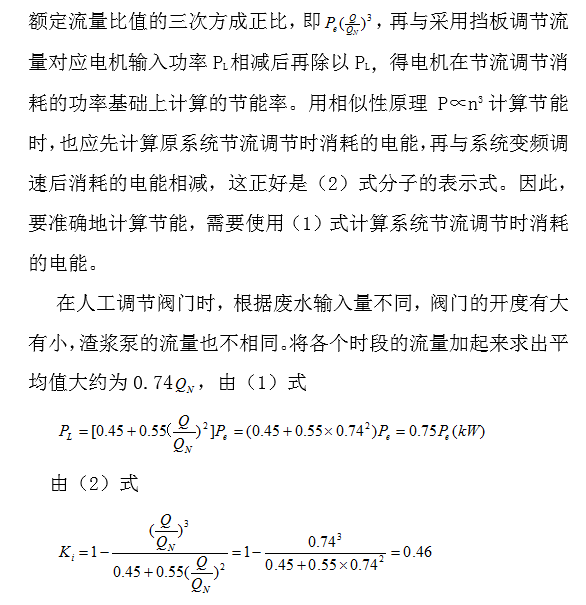

在考虑到变频器的效率为95%，则渣浆泵用变频调速后节能率在41%上下。革新完成用有功电度表进行计量，节能率在40%，与盘算相差不大。盘算标明，革新后变频系统比照原来工频系统事情节能达40%，在1年运行周期内就可收回投资。

四、革新后的其它效果

1）由于变频可实现电机软起动，消除或减少了电机起动时对电网和机械的攻击，使设备寿命延长。

2）用变频调速后，渣浆泵的转速大部分时间内变慢了，减少了废液介质对泵、阀门、管道的磨损。在没改变频器之前每3-5个月就要更换一次管网出口阀门，改用变频控制后1年才换一次，维修用度大大降低。

3）之前专门有人卖力看管、操作这台设备，改为变频控制后，实现了自动运行、无人值守，节省了人工本钱。

五、结束语

以球速体育SB70变频器、液位继电器和辅助电路组成矿用离心式渣浆泵控制系统，可以实现系统的自动运行和无人职守，具有操作简单、维护便当、系统对电网和机械系统的攻击小、运行宁静可靠等优点，且节能效果明显，可以在各大矿山选矿厂的渣浆泵设备上应用，为渣浆泵的节能降耗提供了又一规范。
