一、概述
变频调速是一种高效的调速方法，并且调速精度高、调速规模宽，操作便当，并且可利用变频器上自带的RS485串行通讯口实现和控制系统的通讯，以便于随时监控系统的事情情况，有利于生产正常进行。炼油厂丙烷压缩机液化气的提取系统进行自动化革新，革新后除提高工艺操作水平外，并且节能20%左右，经济效益也十分显著。
二、球速体育SB70变频器的主要特点
丙烷压缩机是该系统的要害设备，对变频器的可靠性、起动转矩和动态响应都有一定的要求。由于变频器是该自动化系统的一部分，为减少滋扰，要求输出波型中有较低的谐波含量，因此，选用我公司生产的SB70矢量控制变频器。该变频器是球速体育自主开发的新一代低噪音、高性能、可靠性高、功效强大的工程型变频器，接纳转子磁场定向的矢量控制方法，实现了对电机大转矩高精度的控制。其操作面板具有编程、操作、参数复制、热拔插功效，大大便当了操作人员对参数的修改（仅对一台变频器设置参数，其它均可进行参数复制，减少调试历程中的事情量），速定给定可通过端子切换，减少了外部繁锁的连接线。瞬时掉电时，通过母线电压控制，实现不间断运行；还可凭据负载特性和情况温度，自动调解载波频率。

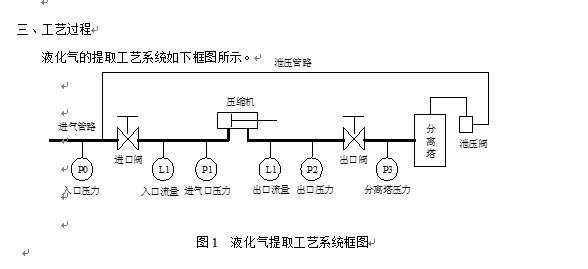

图中：P0—入口压力，外部供气压力
P1—进气口压力，进气阀调理后压力，要求<0.6Mpa
P2—压缩机出口压力，要求1.2Mpa～1.7Mpa
P3—疏散塔压力，要求1.08Mpa
L1—入口流量，压缩机吸气量
L2—出口流量，压缩机排气量
阀门开度：生产要求进气阀开度30%~50%。
出口阀开度80%~100%。
工艺历程：
炼油爆发的气体，经过压缩机加压后凝为液态进入疏散塔，经过吸收等其他加工工艺，提取出石油液化气。进气口压力P1要求小于0.6MPa，压缩机出口压力P2可抵达1.2MPa～1.7MPa之间，经出口阀调理后包管疏散塔压力P3在1.05MPa。如果某种原因使疏散塔压力升高，为宁静起见则泄压阀翻开，将疏散塔内液体经管道回流进气口。

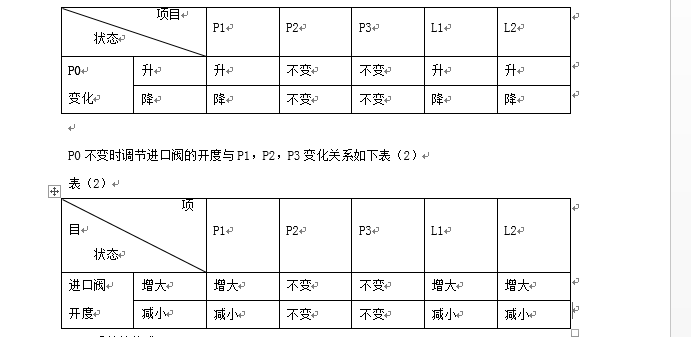

调理阀门的开度使P1指示压力小于0.6MPa，P3压力在1.08MPa左右。操作人员凭据P1、P2、P3上的指示值进行调理。进气的压力P0一般来说不是很稳定，为使控制准确，需知道P0与P1、P2、P3的变革的关系如下表（1）：
表（1）
四、系统的组成
由表（1）和表（2）所反应的在P0改变时和进口阀开度改变时，P1、P2、P3和L1、L2的变革可见，进气P0的升高或降低，使P1、L1和L2爆发相应的改变。如果要使流量L1和L2稳定，可调理进口阀的开度往P0增加的相反偏向变革，即P0增大，进口阀开度减少，或P0降低，进口阀开度增大。

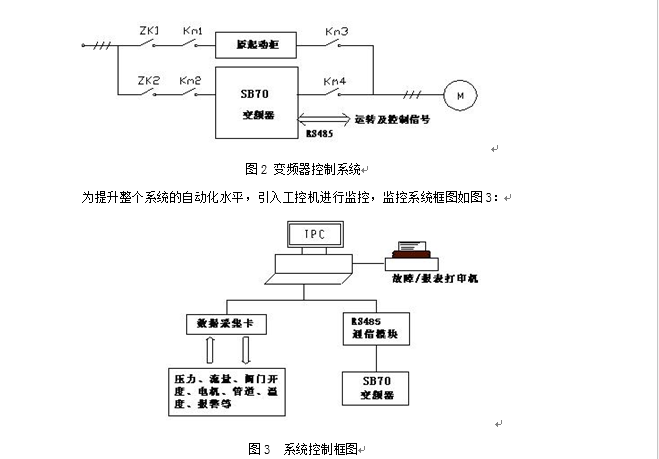

为包管生产的稳定性，希望进入疏散塔的丙烷流量不要有太大的波动。为此控制方法可有两种选择，一种接纳流量控制方法，用流量变送器收罗的流量信号回馈到控制系统上，使系统组成为一流量闭环系统，这样岂论P0如何变革，都可包管流量基本稳定。另一种方法是用P1信号作为反响信号，只要使P1坚持稳定流量就基本稳定。因此，在进气压力P0波动时，使压缩机转速爆发改变，使P1稳定，即可使流量基本稳定。于是以压力信号P1作为反响信号组成压力闭环系统。这里P1信号在压缩机输入管道上，可是P1的变革是压缩机调速后的结果，作为闭环系统的反响信号是可行的。由此可见，调理压缩机的转速和调理进口阀的开度在工艺上可抵达相同的效果。本系统的压缩机电机功率为160kW，工频运行时，流量的改变靠阀门节流调理，浪费了大宗的能源，机械的磨损未能减低，影响机组的使用寿命。为实现生产历程的自动化，接纳一台SB70系列160kW变频器与压力变送器P1组成恒压控制。系统如图2所示：
本系统数据收罗卡收罗压力、流量、阀门开度等模拟量，输出模拟量调理电动阀开度；收罗报警和其他开关信号，输出备用系统起动信号、停止信号等。工控机通过RS485实现对变频器进行控制，P1压力通过数据收罗卡收罗，经工控机处理后，由RS485将控制信号送到变频器，控制变频器的频率的升降，抵达恒定P1的目的，最终使流量基本稳定。虽然还要控制变频器的起停，同时电机的运行参数也要送工控机进行监控。工控机为一台CPU PⅢ、内存128M、硬盘20G的研祥工控机，配置数据收罗卡、温度信号处理卡、开关信号接线板、RS485通讯卡、RS485通讯� ？榈�。
模拟量数据收罗卡将压力、流量、阀门开度、电机温度和管道温度等模拟信号转换成12位的数字信号，每一路信号占用数据收罗卡上一个模拟通道，互不影响，采样周期为300ms。SB70变频器支持RS485半双工串行通讯方法，通过在工控机上用IP函数或VB的MSCDMM通讯控件体例串行通讯程序，即可实现工控机与变频器之间的通讯，本系统用VB的通讯控件体例。将收罗到的数据信号，经实时剖析处理后，通过组态王监控画面，监测现场传输的实时数据和历史数据及设备的运行状况、历史曲线的剖析、实时报表、历史报表的打印、声光报警等。
五、系统的优点
原系统是在人为视察P1压力的情况下，改变进口阀的开度来满足工艺上的要求，在P0波动比较频繁时，人工劳动强度大� ？刂葡低惩度朐诵泻笠话悴恍枰斯じ稍�，可在远离现场的地方进行监控。压缩机用变频器驱动后节能效果明显，据用户测算可节能18%～22%。电动机的起动电流和运行电流均在额定电流以下，减少了对电网的攻击。电机不总是事情在额定转速，延长了设备的使用寿命，系统的宁静性也有提高。
