1、前言
随着我国经济连续高速的生长，钢铁工业迅速生长 。海内各钢铁企业对矿石的需求量增长迅猛，海内的矿山生产已远远满足不了需求，不得不依靠外洋的优质铁矿石资源 。据统计，从1985年起我国进口铁矿石逐年增长 。2013年，北京国际矿业权交易所(简称“北矿所”)宣布的中国铁矿石现货市场年度研究报告显示，2013年中国铁矿石进口8.19亿吨，再创历史新高 。
2、革新配景与工艺流程介绍
阿拉善盟德晟冶金炉料有限公司是内蒙古德晟实业集团下属的一个全资子公司，位于内蒙古阿拉善右旗呼和哈达矿区，公司于2013年5月初开工建设，拟投资13.5亿元建设挑撰矿厂，以提高企业矿石的自给率，缓解进口铁矿石的压力，该项目预计10月底建成投产，集团现已形成的集原煤采、选、焦煤化、铁矿石采、选、冶炼、金属制品和煤气余热发电、矿渣水泥两条工业链，在各级党委、政府及各有关部分的高度重视和达利帮助下，实现生长循环经济的目标 。
研究、勘探标明，我国铁矿矿床类型多，贮存条件庞大，矿石类型多，硫、磷、二氧化硅等有害组分含量高，多组分共生铁矿石占了很大比重，并且有用组分嵌布粒度细，因此挑撰难度大、效率低、产品质量差 。为了高效的开发和利用有限的资源，德晟冶金炉料有限公司大胆接纳新的技术、革新优化分选工艺，以科技的手段来提高精矿产量 。

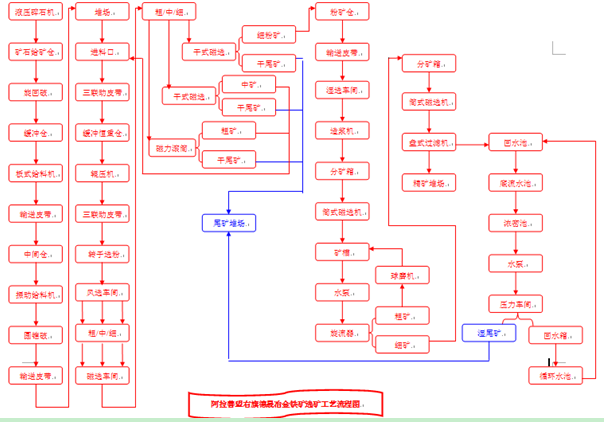

该厂选矿工艺流程图如下所示
我国大大都的选矿厂一般接纳粗破、中破和细破三段破碎流程破碎铁矿石 。然而，德晟冶金炉料有限公司为了提高产能、提高效率，在三段破碎作业流程完成之后，又增加一道辊压机辊磨的工序，在辊磨机之后，矿料进入风选车间进行风选 。
风选车间的主装置有两个，一个是多段串联打散风力分级机，它是一种集料饼打散与颗粒分级于一体的新型分级设备 。其打散方法接纳离心攻击破坏的原理，经辊磨机挤压后的物料呈较密实的饼状，由对称安排的进料口连续均匀地喂入，落在带有锤形凸棱衬板的打散盘上，主轴发动打散盘高速旋转，使得落在打散盘上的料饼在衬板锤形凸棱部分的作用下得以加速并脱离打散盘，料饼沿打散盘切线偏向高速甩出后撞击到还击衬板上后被破坏 。
另一个是流量抵达2000000 m?/h ，全压抵达5900 pa ，功率为5000KW的系统风机 。而我们球速体育高压变频器革新的就是这台系统风机,变频器型号为SBH-100-5600 。经过打散破坏后的物料在挡料锥的导向作用下通过挡料锥外围的环形通道进入在风轮向漫衍的风力分选区内 。物料的分级中的粗颗粒物料由于其运动惯性大，在通过风力分选区的沉降历程中，运动状态改变较小而落入内锥筒体被收集，由粗粉卸料口卸出返回，同配料系统的新鲜物料一起进入辊磨机上方的称重仓 。细粉由于其运动惯性小，在通过风力分选区的沉降历程中，运动状态改变较大而爆发较大的偏移，落人内锥简体与外锥筒体之间被收集 。
经过风选车间后，矿料就会被均匀的分为粗、中、细三种形态 �？杉缪〕导涞南低撤缁谡鲅】蠊ひ罩械闹匾� 。之后矿料又会经过磁选车间、湿选车间 。最终产出高品位的精矿 。
3、球速体育高压变频器的革新计划

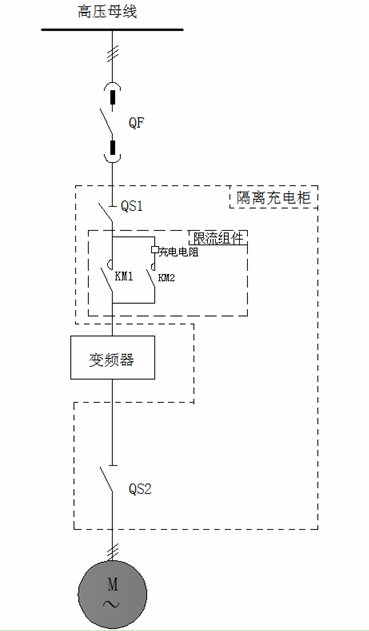

出于对设备重要性的考虑，经过重复论证 。用户最终接纳球速体育第三代SBH系列高压变频器对系统风机进行变频革新 。下面介绍具体革新计划 。系统一次原理图如下所示：
考虑到用户现场电网容量有限、电机功率较大 。为了制止在送电瞬间的攻击电流，故在主回路中增加充电电阻 。用来减小攻击电流及控制母线电压降 。主回路接纳真空接触器并实现在完成充电后自动投切 。接纳现场控制箱和DCS系统对高压变频器进行控制、监测 。

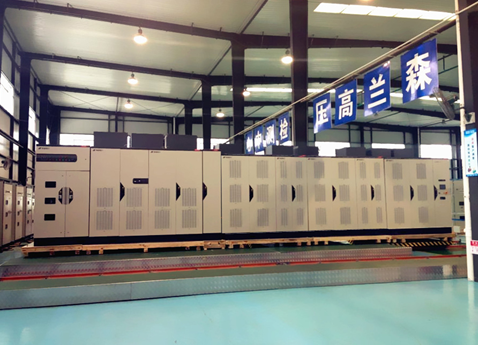

球速体育SBH-100-5600高压变频器在工厂测试

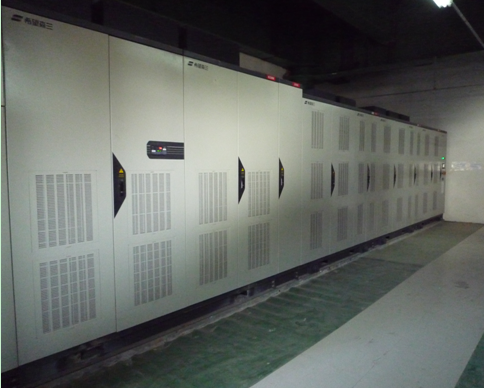

球速体育SBH-100-5600高压变频器在用户现场
经过一年的使用，用户一致认为球速体育高压变频器具有如下优点：
1、变频系统运行稳定、可靠性高，并且节能效果显著，大大降低了电耗，节电率在30%左右 。
2、能够实现电动机的软启动，延长了机械使用寿命，减小了维护事情量和维护用度 。
3、调速规模宽，精度高，风量可以凭据工艺需要变革 。
4、球速体育高压变频器具有：过流、短路、过压、欠压、缺相、温升�；さ榷嘞畋；すπ�，十分完善，更好的�；ち说缁� 。
5、改善运行工况，降低工人劳动强度 。
